ARES高密度電法儀——ARES單通道電阻率850W輸出功率、2000Vp-p輸出電壓、5A輸出電流的發射機，滿足多電極工作和手動模式，多達10個可調的IP窗口

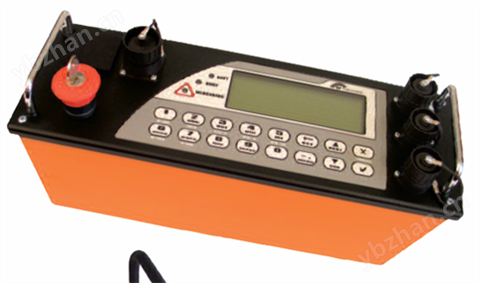

ARES高密度電法儀
——ARES單通道電阻率&IP斷層成像系統
ARES高密度電法儀的技術特點
· 850W輸出功率、2000 Vp-p輸出電壓、5A輸出電流的發射機，滿足多電極工作和手動模式，多達10個可調的IP窗口；
· 2D/3D電阻率&IP斷層成像，具有VES（垂直電測法）、RP（電剖面法）、SP（自然電位法）測量法；
· 主動多電極電纜、具有開關盒的被動電纜、逐點排列；
· 儀器操作簡單、采用RS232或USB進行數據下載、12V電池或交流/直流轉換器進行供電。
ARES高密度電法儀主要用于高密度電阻率測量、IP極化率測量等，主要應用*域有地下水探測、巖土工程勘探、水壩和堤壩的監測、環境研究、地質勘查、礦物勘探、考古、空腔和埋藏體的探測、水下和海洋測量、鉆孔和井間測量等。
ARES高密度電法儀，又稱ARES單通道電阻率&IP斷層成像系統，由捷克GF公司研發，配置了各種各樣的附件。ARES高密度電法儀堅固耐用、防水，并將發射器和接收器結合在一起，結合不同軟件后可實現各種測量方式。
ARES高密度電法儀支持的測量方法
ARES高密度電法儀的技術參數
| 發射器 | |
| 輸出功率 | 高達850W |
| 輸出電流 | 高達5A（24位分辨率） |
| 輸出電壓 | 高達2000 Vp-p（實際上施加電壓根據測量電位自動優化），具有全電保護功能，能量效率高達91%，采用無通風設備的被動冷卻方式 |
| 接收器 | |
| 輸入電壓范圍 | ±5 Vp-p（24位分辨率），±10 Vp-p可選 |
| 輸入阻抗 | 20MΩ |
| 電源頻率濾波 | 50或60 Hz可選的階式濾波器 |
| 測量方法 | 2D/3D多電極電阻率和IP斷層成像、VES（垂直電測深法）、RP（電剖面法）、SP（自然電位法）、井間斷層成像法 |
| 支持的陣列 | 溫納α、溫納β、溫納γ、溫納-斯倫貝謝、偶極對偶極、單極對偶極、偶極對單極、單極對單極、MGM、赤道的偶極對偶極、井間、鉆孔平面及用戶自定義排列 |
| 測量特征 | 校核接地 自動校準 自動脈沖循環和測量數值的校核 可暫停測量、繼續測量 依靠多電極電纜的滾動可延伸剖面 |
|
| |
| **度 | 優于1%（典型情況下） |
| IP（激發極化法） | 多達10個可調IP窗口，*大為30秒，20步可調/16.66毫秒 |
| 脈沖 | 0.3秒到30秒可調，步長0.1秒 |
| 自然電位補償 | 恒量補償、線性變化補償 |
| 疊加 | 手動或自動（具有自適應設置），可調的優化測量電壓和*大的可接受測量誤差 |
| 存儲數值 | 測量點的位置、輸出電流、輸入電壓、自然電位、視電阻率、標準偏差、具有多達10個IP窗口的極化率 |
| 電極數量 | 一個陣列*多為200 |
| 控制單元 | 易控的系統 字母數字鍵盤，LCD屏幕顯示 測量系統可通過網絡進行升級 安全開關 |
| 內存 | 16M，可保存100個文件，7萬個讀數 |
| PC電腦端口 | RS232、USB |
| PC電腦軟件 | 用于處理程序（(RES2DINV / RES3DINV、Surfer、IPI2WIN及其它）的數據下載和輸出，也可以用于測量程序的上傳功能 |
| 電源供應 | 12V車用蓄電池或12V電池組、12V電源供應、AC/DC適配器 |
| 連接器 | 一個用于電腦、電池、其它測量附件的連接器（多電極電纜、VES適配器、轉換盒），電流和電位插座 |
| 尺寸 | 15 x 21 x40 cm |
| 重量 | 5.9KG |
| 環境溫度 | -10°C—+50°C，可防風雨 |
ARES高密度電法儀的標準配件
運輸箱、T型連接件（用于連接多電極電纜以及電流、電位電極的電纜）、12V電池保護電纜、AC/DC適配器（適用所有國家）、RS232和USB電纜、數據下載軟件、操作手冊
ARES高密度電法儀用于斜坡變形的檢測案例
