產品簡介

測量范圍	埋地管道絕緣接頭測試	測量精度	短路、斷路、完好
產地	進口	加工定制	否
重量	0.4kg

CE-IT地下型絕緣接頭測試儀是由美國汀克瑞瑟公司（簡稱TR公司）研發，用于快速測試埋地管道上絕緣法蘭、絕緣接頭的絕緣性能。

詳細介紹

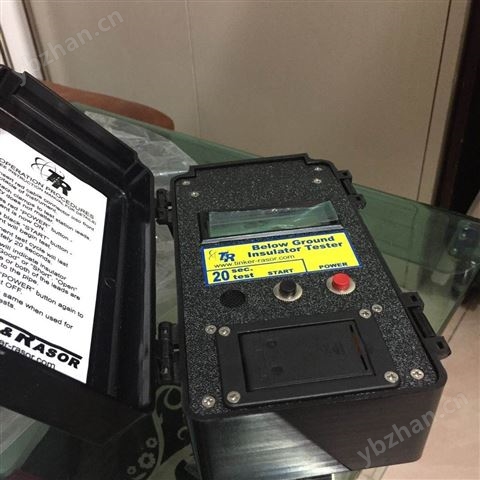

CE-IT埋地管線絕緣法蘭測試儀

CE/IT埋地管道絕緣法蘭測試儀（地下型絕緣接頭測試儀）的簡介

CE-IT埋地管線絕緣法蘭（絕緣接頭）測試儀是由美國汀克瑞瑟公司（簡稱TR公司）研發，用于快速測試埋地管道上絕緣法蘭、絕緣接頭的絕緣性能。CE-IT地下管線絕緣體性能測試儀是一款全自動的、高靈敏度的電子設備，用于測試埋地管道絕緣體的有效性，還可以用于確定穿路套管的隔離狀態。

在檢測中，CE-IT埋地管線絕緣接頭性能測試儀的內部電路能夠自動適應地下管線系統上存在的電壓極性。整個檢測過程在30秒內完成，檢測結果以讀數顯示在LCD屏幕上，并且當測試完成時有音頻信號提示操作人員。美國汀克瑞瑟公司的CE-IT埋地管線絕緣體性能測試儀已經進行工廠標定，可以直接使用，無需現場調整。美國汀克瑞瑟公司RF-IT地表管線絕緣接頭測試儀已經廣泛應用于國內外絕緣法蘭和絕緣接頭有效性測試，成為埋地管道ECDA有效性評估*的設備之一。RF-IT地上管線絕緣接頭測試儀和CE-IT埋地管道絕緣法蘭（絕緣接頭）測試儀配套使用，可以解決所有法蘭、接頭的絕緣性能測試。

商務咨詢：① ⑧ ⑨ ① 0 ① ② ⑦ ⑧ ① ⑤ 石經理

CE-IT埋地管線絕緣法蘭測試儀的技術原理

埋地絕緣體的真實阻抗值取決于很多因素，例如所在位置的環境等。在阻抗非常低的環境下，對于絕緣失效點的阻抗測量值應該低于0.5歐姆。所以對于埋地管道的絕緣失效點的檢查，電流泄漏測試比內置阻抗測試更可靠。為此，TR-CE-IT埋地管線絕緣體性能測試儀考慮的是失效點本身的電性能，而不是其內置阻抗。一般來說，有效的絕緣體測試時會有如下的情況：

· 實際上，不同的地面電壓讀數可以證明是在絕緣體的相反側；在絕緣體地面電壓的差值較小或處于相反的極性時，則說明是來自管道被保護段的相反側。

· 接觸點處允許流通的電流泄漏的百分比為25%或更低；

· 通過絕緣體的電壓降是比較明顯的（而通過無效的或短路的絕緣體的電壓降是微不足道的，一般為10毫伏或更低）；

CE-IT埋地管線絕緣體性能測試儀技術使用上述三個標準來確定絕緣體和測試路徑（例如從測試樁到絕緣體的兩側）的狀況：開路、短路或良好。

操作如下：將CE-IT埋地管線絕緣體性能測試儀通過測試樁連接到埋地絕緣體的兩側（如下圖）。打開CE-IT埋地管線絕緣體性能測試儀的電源開關后按“開始”按鈕：

首先TR-CE-IT地下型絕緣接頭測試儀檢測到測試引線處的電壓極性，然后與設備內置電壓的極性相匹配；
TR-CE-IT埋地管線絕緣體性能測試儀檢測到施加到管道上的外部電壓，然后參考外部電壓與內置電壓進行匹配（大的外部電壓應該低于50伏直流或10伏交流）；
在匹配外部極性和電壓后，TR-CE-IT埋地管線絕緣體性能測試儀開始測量施加到被測量管線保護側的通電電流，然后測試通過絕緣體的當前電流，整個檢測周期大約20秒；
后TR-CE-IT埋地管線絕緣體性能測試儀會顯示測試的結果：短路就意味通過絕緣體的電壓降在12到10毫伏之間或更低，或者通過絕緣體的電流泄漏在25%以上；開路則意味從測試樁到管線或CE-IT測試線的連接線是開路；良好則意味在管線未保護側的地面電壓讀數較小或處于相反極性，通過絕緣體的電流泄漏在25%以下，并且通過絕緣體的電壓降在10到12毫伏以上。
