原理/LOOP-“LOOP+接DC24V電源“LOOP-為信號輸出其負載電阻應小于300Ω電纜線必須帶有屏蔽層，屏蔽線與接地螺栓相接調試方式在接線艙有3個按鍵，“+"“-"和“復位"鍵，通電后，按“+"鍵液位輸出mA數增加，按“-"液位輸出的mA數減小，按“+"“-"鍵可調整輸出液位mA值與實際液位mA值相等

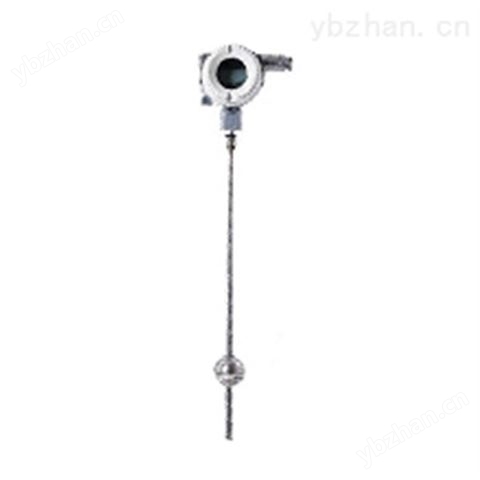

磁致伸縮液位傳感器的結構部分由不銹鋼管(測桿)、磁致伸縮(波導絲)、可移動浮子(內有磁鐵)等部分組成。
傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在傳感器測桿外配有一浮子，此浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖：這個脈沖以固定的速度沿波導絲傳回并由檢測機檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
用于液體液位、界面連續測量，應用行業包括：石油、化工原料儲存、工業流程、生化醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等。
| 量程范圍： | 50~22000mm | |||||||||||
| 供電電源： | 24V±2.4V.DC | |||||||||||
| 輸出形式： | 4~20mA、0~5V、0~10V、±5V、±10V | |||||||||||
| 工作溫度： | 電子倉：-40~+80℃ 測桿-40~+200℃ | |||||||||||
| 輸出溫漂： | 500ppm/℃ | |||||||||||
| 產品功耗： | <60Ma | |||||||||||
| 工作壓力： | 浮球3.2Mpa | |||||||||||
| 輸出紋波： | <20mv | |||||||||||
| 線性誤差： | 優于0.05%FS,量程小于300mm的傳感器誤差小于150um | |||||||||||
| 重復性誤差： | 優于0.002%FS | |||||||||||
| 帶負載能力： | 4~20mA輸出：帶負載能力不低于500Ω0~5V、0~10V輸出：輸出阻抗小于20Ω | |||||||||||
| 注：用戶在接線之前，請檢查供電電源是否滿足8～24VDC要求，如果電源不滿足要求，請更換供電電源以保證傳感器能夠正常工作 | ||||||||||||
在接線艙內共有2個有效接線端子“LOOP+”/”LOOP-”
“LOOP+”接DC24V電源
“LOOP-“為信號輸出
其負載電阻應小于300Ω
電纜線必須帶有屏蔽層，屏蔽線與接地螺栓相接
在接線艙有3個按鍵 ，“+"“-"和“復位"鍵，通電后，按“+"鍵液位輸出mA數增加，按“-"液位輸出的mA數減小，按“+"“-"鍵可調整輸出液位mA值與實際液位mA值相等。若液位變化，輸出mA值不變時，可按“復位"鍵，再按“+"“-"鍵進行液位調試。
以上調試僅供專業人員專業設備操作使用，非專業人 員觸碰后有不可逆轉情況出現!!
1、浮球方向：安裝的時候將浮球的標記為0N的一端朝上。
2、測桿不能彎曲，液位傳感器的電子部件端或最末端不允許受大的沖擊或振動。
3、液位傳感器不可直接用于有化學反應或其他對液位傳感器有損害的易燃、易爆、腐蝕、蒸汽和液體場合，必須時需有防護措施給予保護。
4、液位傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至六方形基座上方。安裝完畢，應對電子倉進行保護處理。
5、液位傳感器的屏蔽電纜連線必須避開大功率電源、射頻信號源和其他有噪聲的傳輸線等”。
| LM- | D | P | 1 | 2 | A | P | 005 | 詳述 | |||||||||
| 磁性浮球數 | D | 單球（測液位或界位) | |||||||||||||||
| S | 雙球（測液位或界位) | ||||||||||||||||
| 測桿類型 | P | 硬管 | |||||||||||||||
| F | 軟管 | ||||||||||||||||
| 測桿材質 | 1 | 00Cr17Ni14M02(316L) | |||||||||||||||
| 2 | 1Cr18Ni9ti(321) | ||||||||||||||||
| 3 | 0Cr18Ni9(304) | ||||||||||||||||
| 4 | 聚四氟乙烯（PTFE） | ||||||||||||||||
| 5 | 其他 | ||||||||||||||||
| 輸出信號 | 1 | 二線制4-20mA | |||||||||||||||
| 2 | 二線制4-20mA+HART協議 | ||||||||||||||||
| 3 | RS-485°CANμ | ||||||||||||||||
| 4 | 脈沖、PWM | ||||||||||||||||
| 5 | 其他 | ||||||||||||||||
| 過程連接 | A | G2外螺紋 | |||||||||||||||
| B | DN50 PN1.6 | ||||||||||||||||
| C | DN80 PN1.6 | ||||||||||||||||
| D | DN100 PN1.6 | ||||||||||||||||
| E | 其他 | ||||||||||||||||
| 防爆類型 | P | 普通型 | |||||||||||||||
| D | 隔爆型dⅡCT4-CT6 | ||||||||||||||||
| B | 本質安全型iaⅡCT4-CT6 | ||||||||||||||||
| 測量范圍 | 005 | 測量范圍（例如005代表測量范圍5M） | |||||||||||||||
| 備注：其他特殊要求可在訂貨時與銷售工程師溝通并注明 | |||||||||||||||||
