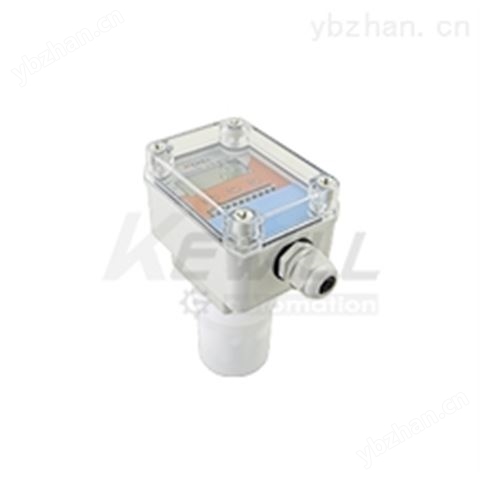

LUD10超聲波液位計（物位計）

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質經銷商

所在地

在線詢價 收藏產品

聯系方式：羅京查看聯系方式

更新時間：2025-07-28 12:59:48瀏覽次數：268次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  液位識別

磁翻柱液位

超聲波液位

液位變送器

液位開關

全部產品列表

  其他品牌

科威勒（中國）自動化有限公司

經營模式：經銷商

商鋪產品：231條

所在地區：上海上海市

聯系人：羅京（銷售）

詢價 給他留言

產品簡介

原理，結構超聲波液位計安裝在被測介質上方的傳感器在變送器的控制下，傳感器向被測物體的表面發射一束超聲波脈沖，聲波被物體表面反射，并被傳感器接收將其轉換為電信號

詳細介紹

原理，結構

超聲波液位計安裝在被測介質上方的傳感器在變送器的控制下，傳感器向被測物體的表面發射一束超聲波脈沖，聲波被物體表面反射，并被傳感器接收將其轉換為電信號。從超聲波發射到重新被接收，其時間與與傳感器被測物體表面的距離成正比。顯示電子單元檢測該時間，并根據已知的當前溫度下的聲速，計算出被測物體表面至傳感器的距離。通過CPU的運算就可得出液位測量值。

應用

能夠保證超聲波有效傳播到被測液面、料面或固體表面的場合。如：儲罐、料槽、計量箱、池子、水箱、水井、水渠、糧倉、料倉、移動物體等。

特點

●一體化設計，安裝方便

●四線制接線，聲波發射強勁，測量穩定可靠

●帶有LCD的大顯示窗，便于調試和觀察

●提供DC4-20mA輸出和高低位繼電器輸出

●過壓過流保護，雷電保護

●全塑料探頭，耐酸堿，適應惡劣環境

技術參數

液位	2米4米8米12米20米30米
料位	3米5米7米10米15米
溫度范圍:	-40oC~ +75oC（LCD：-20oC~ +70oC）
保護等級：	IP67
安裝方式	螺紋、法蘭或支架
參數設置	3位有感按鍵
外殼材料：	ABS/PVC/PTFE
顯示形式	4位LCD
輸出負載	0-500Ω
電流輸出	4-20mA
繼電器輸出	上下限報警控制(2路繼電器，5A）
輸入電源	DC24V（±10%） AC85~265V
電纜裝置	PG13.5/M20線纜塞
電纜直徑	Ф6~Ф12mm
單線線徑	Ф0.5~Ф1.78mm
輸出分辨率	實際量程的0.03%
溫度補償	全范圍自動
壓力范圍	±0.1MP
檢測周期	1.5秒
聲波束角	8o(3db) 各量程平面探頭
聲波束角	5o(3db) 20m、30m喇叭型探頭

結構圖

尺寸圖

電氣相關

精度與盲區

量程代碼表

選型表

LUD10-	超聲波液位計（物位計）
	測量介質種類
		較平靜液體、平整固體
		劇烈波動、揮發強液體
		塊狀、顆粒固體
		測量量程（見量程代碼表）
			3m
			輸出
				4～20mA輸出
				4～20mA輸出+一路開關輸出
				供電電源
					DC24V
					AC220V
上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息
