<ul id="qqie6"></ul> 上海麟軒儀表有限公司
| 測量范圍 | 0~20m | 測量精度 | ±3mm |
|---|---|---|---|
| 產地 | 國產 | 分辨率 | 1mm |
| 工作電壓 | 24vV | 工作頻率 | 26GHzHz |
| 環境溫度 | -40~150℃ | 加工定制 | 是 |
| 適用范圍 | 其他 |

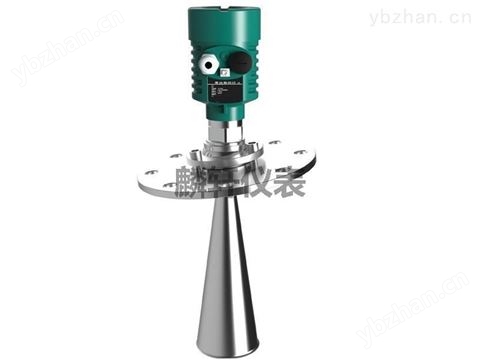

RD系列傳感器是*的雷達式物位測量儀表，測量距離很大20米，可以用于存儲罐、中間緩沖罐或過程容器以及各種料倉的物位測量，輸出4~20mA模擬信號。
上海麟軒雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
上海麟軒雷達物位計按工作方式可以分為非接觸式和接觸式兩種。
非接觸式微波物位計常用喇叭或桿式天線來發射與接收微波，儀表安裝在料倉頂部，不與被測介質接觸，微波在料倉上部空間傳播與返回。安裝簡單、維護量少，并且不受料倉內氣體成分、粉塵、溫度變化等的影響，深受用戶歡迎，可替代勞動強度大的人工投尺或帶重錘的卷尺、維修率高的接觸式儀表（重錘探查式yo-yo）、電容等。因此，非接觸式微波物位計是近年來發展很快的物位測量儀表。
接觸式微波物位計一般采用金屬波導體（桿或鋼纜）來傳導微波，儀表從倉頂安裝，導波桿直達倉底，發射的微波沿波導體外部向下傳播，在到達物料面時被反射，沿波導體返回發送器被接收。
調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。發射能量很低的極短的微波脈沖通過天線系統發射并接收。
即使工況比較復雜的情況下，存在子虛回波，用很新的微處理技術和調試軟件也可以準確的分析出物位的回波。輸入天線接收反射的微波脈沖并將其傳輸給電子線路：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將
自動使儀表適應測量環境。
對應于4－20mA輸出。
