一、設備用途：

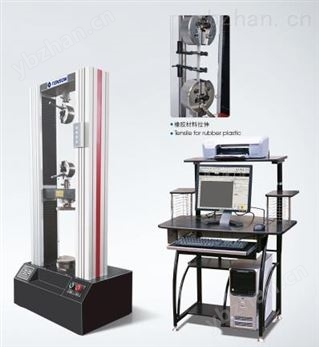

WDW-20/50/100/200/300系列電子*試驗機主要用于各種金屬、非金屬材料的力學性能指標的測試。根據國家標準或用戶提供的標準測量材料的性能參數，對試驗數據進行統計和處理，輸出打印各種要求的試驗曲線及試驗報告。廣泛適用于建筑工程質量檢測部門、產品質量檢測部門、大專院校及航天科研單位。
(1)試驗機標準：電子*試驗機GB/T 16491-2008 .
(2)滿足的試驗方法標準： GB/T 228.1-2010、GB/T 528-2009。
1、設備結構
主機采用高精度滾珠絲桿加載，具有很高的剛性和良好的線性運動特性。選配不同量程的載荷傳感器可以為小到微米級的纖維，大到滿載的結構件等試樣提供精準的測量數據。此外，需豐富的夾具工裝、變形測量等附件，滿足所有需求。
2、控制器要求
力、變形的測量分辨率達到滿量程的1/500000。
采用*的神經元自適應PID控制算法，可實現對所有測量通道的閉環控制。
具有完備的試驗機測控及數據處理單機功能，同時具有強大而完備的網絡管理功能。
3、軟件要求（提供軟件著作權證書）
開放式的試驗方案：可以根據試驗標準的需要編寫試驗方案。
動態顯示：力、位移、速度、變形及試驗曲線實時動態顯示在屏幕上。
開放式的試驗報告：可以根據自己的需要編輯報告格式，生成各種個性化的試驗報告，同時可將報告導出到EXCEL文件當中，方便使用者對報告進行二次編輯。
權限管理功能：為了降低由于操作人員人為操作原因造成設備使用不正常，管理員可根據不同層次的試驗人員分別開放對應的軟件功能。
數據管理功能：可對16路模擬通道、8路數字測量通道、RS-232/485總線測量設備、CAN總線測量設備進行實時數據采集及整理。
數據查詢功能：可根據試驗結果的信息如編號、日期、試驗方案名稱等進行組合查詢。
曲線分析功能：軟件可自動在曲線上標記特征點，并可以對曲線進行任意倍數放大縮小以及曲線遍歷等操作。試驗過程中可實時顯示多種不同類型的試驗曲線；試驗結束后可選擇手動定義上、下屈服點等操作，方便用戶進行數據分析。
自定義參數單位功能：使用者可根據需要進行單位設置。軟件可自動對所有采樣數據、結果計算、報告輸出等進行基本單位與自定義單位轉換。
具有軟件限位保護、行程限位保護、滿量程過載保護功能。
二、主要技術指標：
1、大試驗力：20/50/100/200/300kN
2、精度等級：0.5級
3、試驗力測量范圍：0.4%-FS
4、試驗力示值相對誤差：±0.5%以內
5、驗力分辨力：1/500000FS
6、橫梁位移示值相對誤差：±0.3%以內；
7、位移測量分辨力 ：0.065μm；
8、橫梁速度調節范圍：0.001～500mm/min
9、橫梁速度相對誤差：速率＜0.01mm/min時，設定值的±0.5%以內；
速度≥0.01mm/min時，設定值的±0.2%以內；
10、有效試驗寬度：450mm；（可根據客戶要求定做）
11、橫梁大行程（無夾具） 1100mm(標準機型)
12、橫梁大行程（楔形X504） 650mm(標準機型)
13、電源：220V±10%；850W
14、主機尺寸：1000×680×2030(mm)；
15、主機重量：約600kg。
16、工作環境：室溫～30℃,相對濕度不超過80%；
三、設備主要配置：
主機框架及傳動部分一套；（中橫梁光桿導向絲桿傳動四立柱結構)
1、伺服驅動器：日本松下伺服驅動器；
2、伺服電機 ：日本松下伺服電機；
3、負荷傳感器：美國世銓高精度負荷傳感器壹只；
4、電子引伸計，標距50mm，變形量25mm（YYU25-50）；
電子引伸計，標距50mm，變形量10mm（YYU10-50）；
5、絲杠：精密滾珠絲杠
6、拉伸夾具一套；鉗口規格:可選 平鉗口：0-7、7-14、14-21mm
V型鉗口：φ4-φ9、φ9-φ14、φ14-φ19mm.
彎曲夾具一套；
壓縮夾具一套，帶壓縮試驗防護裝置；盤徑100
9、天辰三閉環*試驗卡一套（計算機內置）
10、電腦參數：聯想品牌電腦一臺（英特爾酷睿i5/500G硬盤/4G內存/DVD），A4激光彩色打印機一臺、鍵盤、鼠標
11、試驗軟件：TENSON電子*試驗軟件。全開放式，免費提供升級軟件。
12.萬向轉接頭一套
四、產品功能及特點：
1、主機
1.1產品采用門式結構，整機精巧美觀；
1.2常規配置拉伸、壓縮彎曲夾具各一套；
1.3交流電機和伺服驅動器，性能可靠、穩定，具有過流、過壓等保護裝置；
1.4 采用精密絲杠和精密減速機構傳動，傳動平穩、噪音低，無間隙。
2、測控系統、操作軟件及數據處理系統
*的芯片集成技術，專業設計的數據采集放大系統和控制軟件，具有集成度高、穩定可靠、使用方便等優點。控制軟件能實現自動求取彈性模量、屈服強度、抗拉強度、斷裂強度等常規數據，能自動計算試驗過程中任一點的力、應力、位移、變形等數據結果。計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2.1自動清零：試驗開始后，測量系統自動調零；
2.2自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；
2.3自動停機：試樣斷裂后，移動橫梁自動停止；
2.4自動標定：系統可自動實現示值準確度的標定；
2.5自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
2.6自動變速：試驗過程中橫梁移動速度可按預先設定的程序自動變化，也可手動變化；
2.7自動控制：根據試驗要求可選擇試驗速度、位移、應變等閉環控制方式；
2.8自動停機：試樣斷裂后，移動橫梁自動停止；
2.9自動保存：試驗結束，試驗數據和曲線自動保存；
2.10批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
2.11顯示方式：數據與曲線隨試驗過程動態顯示；
2.12曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
2.13曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；
2.14試驗報告：可按用戶要求的格式對試驗報告進行編程和打印；
2.15限位保護：具有程控和機械兩種限位保護；
2.16過載保護：當負荷超過額定值2%～10%時，自動停機。
