一產品概述

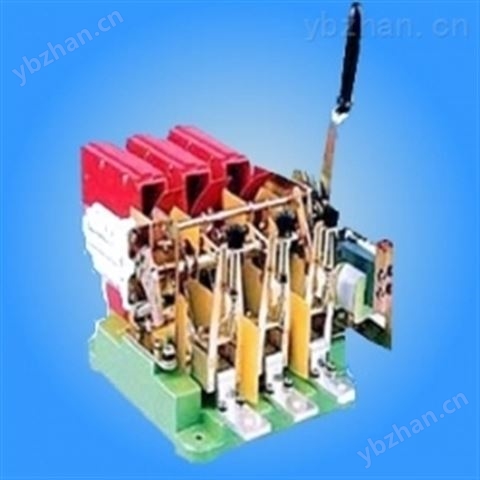

DW16*式斷路器(以下簡稱斷路器)，主要用于交流50Hz，額定電流100A至630A，額定工作電壓為400V或690V的配電網絡中，用來分配電能、保護線路和電源設備的過載、欠電壓、短路。也可在交流50Hz、380V網絡中用來保護電動機過載、欠電壓和短路。在正常條件下可分別作為線路不頻繁裝換及電動機的不頻繁啟動之用。
額定電流160A至630A的斷路器也可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護。
本產品符合GBI4048.2《低壓開關設備和控制設備低壓斷路器》IEC947-2及JB8590.2《DW16系列*式斷路器》等標準。
二：型號含義及分類DW16*式斷路器
1.斷路器型號及含義
2.斷路器的分類
(1)按用途分：
配電用；保護電動機用；配電用兼單相接地保護用。
(2)按傳動裝置分：
手柄直接傳動；杠桿傳動；電動機傳動。
(3)按脫扣器種類分：
帶過電流脫扣器和分勵脫扣器；
帶過電流脫扣器和欠電壓脫扣器；
帶過電流脫扣器、分勵脫扣器和欠電壓脫扣器；
帶過電流脫扣器、接地脫扣器和欠電壓脫扣器；
帶過電流脫扣器、接地脫扣器、分勵脫扣器和欠電壓脫扣器；
(4)按保護種類分：
短路瞬時動作；
過載長延時及短路瞬時動作；
過載長延時，短路瞬時及單相接地瞬時或延時動作。
(5)按接地脫扣器種類分：
電磁式(瞬時動作)；電子式(瞬時或延時0.4s動作)
三：主要技術參數
1.額定電流(見表1)
表1
2.斷路器的額定絕緣電壓為690V，額定工作電壓和額定短路分斷能力(見表2)
表2
3.附件的額定控制電源電壓(Us)或額定工作電壓(Ue)
表3
4.輔助觸頭約定發熱電流為6A，額定控制功率為300VA(交流)和60W(直流)。輔助觸頭通常為三常開三常閉(3a、3b)或五常開五常閉(5a、5b)如要其他組合方式請在訂貨時注明。輔助觸頭與RL6-25/6熔斷器串聯使用，能可靠分斷預期短路電流1000A。
四：操作條件
1.閉合
電動機操作的斷路器在85％～110％Ue之間保證可靠閉合。
2.斷開
(1)用分勵脫扣器斷開
分勵脫扣器在70％～110％Us(接地保護用斷路器分勵脫扣器Us為交流220V者應在70％x220V和110％x220V)之間能保證使斷路器斷開。
(2)用欠電壓脫扣器斷開
當電壓下降到170％Ue到35％Ue之間時欠電壓脫扣器應使斷路器斷開。電源電壓低于35％Ue時，脫扣器能防止斷路器閉合，當電源電壓等于或大于85％Ue時能保證斷路器閉合。
(3)過電流脫扣器在過載情況下斷開
過載長延時脫扣器與周圍空氣溫度無關，其電流整定值范圍為0.64In-1.0In，各級同時通電時的反時限動作特性見表4和表5.配電用返回電流為0.9Ir，保護電動機用返回電流為1.0Ir。(表4為配電用斷路器反時限特性，表5為直接啟動電動機用斷路器反時限特性)
表4
表5
(4)DW16-630*式斷路器短路的瞬時保護脫扣器瞬間脫落，其電流整定值見表6，電流的整定值的準確度為20%
表6
(5)接地保護性能
a．斷路器額定接地動作電流值(IΔn)I△n>為0.3In(電子式)或0.5In(電磁式)
b．斷路器額定接地不動作電流值(1An。)I△no為0.5I△n。
c．接地保護分斷時間
斷路器在Ian下接地瞬時保護的分斷時間不大于0.1s，接地延時保護的延時時間為0.4s，延時準確度為±20％.
d．三相電路不平衡負載時不導致誤動作的過電流極限值(1Bm)
