產品簡介

產品說明：三暢高壓蒸汽流量計是一種差壓式流量計，是目前應用泛的的流量計。是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及的流量。

詳細介紹

產品說明

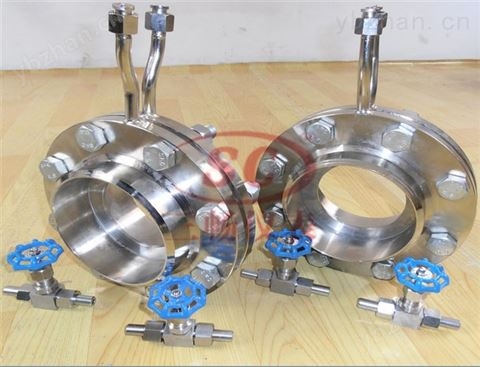

高壓蒸汽流量計是一種差壓式流量計，是目前應用好廣泛的的流量計。是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及的流量。

一、高壓蒸汽流量計概述

高壓蒸汽流量計，是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及的流量。

節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體，蒸汽和液體的流量測量，具有結構簡單，維修方便，性能穩定。

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

二、高壓蒸汽流量計特點

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲孔板計算采用國際標準與加工

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

智能型特點

▲采用進口單晶硅智能差壓傳感器

▲高精度，完善的自診斷功能

▲智能孔板流量計其量程可自編程調整。

▲可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

▲量程范圍寬、大于10：1

智能型技術指標

▲高精度：±0.075%

▲高穩定性：優于0.1%FS/年

▲高靜壓：40MPa

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

三、高壓蒸汽流量計參數

▲高精度：±0.5%

▲高穩定性：優于0.1%FS/年

▲高靜壓：40MP

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

四、高壓蒸汽流量計選型表

型號	說明
LG	節流裝置（孔板流量計）
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑
			10～1600	10～1600mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板
				N	整體(內藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								X	智能節流裝置（流量計）

五、高壓蒸汽流量計安裝

高壓蒸汽流量計安裝管道條件：

（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

（3）為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形。

（4）節流件上游側地衣阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2

（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的好小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

關鍵詞：蒸汽流量計 差壓式流量計 流量計 標準 差壓變送器
