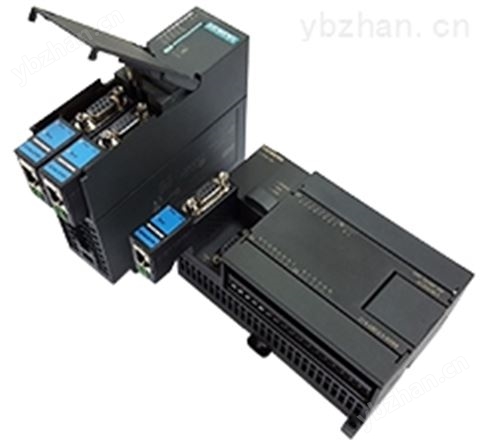

BCNet-S7MPI處理器
MPI/PROFIBUS模式改為PPI模式，BCNet-S7MPI就成了BCNet-S7PPI直通型，可用于西門子S7-200以太網編程下載、數據監控。
產品簡介BCNet-S7MPI用于西門子S7-200/300以太網編程下載、數據監控，西門子數控機床（840D,840DSL等）通訊。BCNet-S7MPI處理器
如果在IE瀏覽器或者參數設置和診斷工具BCNet Pro軟件里，把BCNet-S7MPI的協議模式由默認的MPI/PROFIBUS模式改為PPI模式，BCNet-S7MPI就成了BCNet-S7PPI直通型，可用于西門子S7-200以太網編程下載、數據監控。BCNet-S7MPI處理器
BCNet-S7MPI功能：
1、支持多主站通訊，擴展口可以連觸摸屏或其他主站。
2、波特率自適應。
3、自動查詢主站地址，顯示地址列表。
4、直接安裝在PLC的PPI/MPI/PROFIBUS通訊口上，無需外接電源。
5、支持西門子S7以太網通訊驅動，包括MicroWIN、STEP7、WinCC以及SIMATIC NET等。
6、用戶可以按照BCNetS7協議采用高級語言編程（如VB、VC、C#等），實現與S7-200/300/400的數據通訊，方便開發生產管理系統。
7、免費提供BCNetS7 OPC服務器。
8、BCNetS7 DX功能，通過簡單的配置即可實現在兩個PLC之間交換數據。
9、 集成ModbusTCP服務器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus數據區自動映射至S7-300數據區。
10、支持16個以太網TCP/IP連接，允許16臺PC同時采集PLC數據。
11、與R-Net 3G/4G系列配合，可以實現設備的遠程維護和數據監控。
典型應用
1、網口編程下載、上位監控、設備聯網。BCNet擴展口不占用S7-200/300的通訊口，可以連觸摸屏或西門子主站電纜。
2、支持西門子以太網驅動和BCNetS7驅動。BCNet-S7MPI支持西門子TCP/IP驅動，即MicroWIN、WinCC、組態軟件、Kepware OPC連BCNet時選擇西門子以太網模塊CP243-1或343-1的S7TCP驅動。除此之外，BCNet-S7MPI還支持3種驅動方式：BCNetS7(PPI)，PPI方式，用于S7-200；BCNetS7(MPI)，MPI方式，用于S7-300，S7-400；BCNetS7(PROFIBUS) ，PROFIBUS方式，用于S7-300，S7-400；
3、免費的BCNetS7 OPC服務器，無連接數和點數的限制。支持SOCKET編程，方便開發生產管理系統。
4、結合遠程通訊模塊，便可輕松實現設備的遠程調試和監控。對其他品牌的PLC如三菱、歐姆龍、臺達和觸摸屏也可實現以太網遠程維護。
5、通過診斷軟件BCNet PRO簡單配置即可實現任意兩個PLC之間的數據交換。每個BCNet模塊可配置8條DX命令，每個命令多傳輸200個字節。
6、可作為ModbusTCP服務器BCNet-S7PPI、BCNet-S7MPI內部集成ModbusTCP服務器，支持ModbusTCP通訊的客戶機軟件可以直接讀寫PLC的數據。實現功能號包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。PLC的站地址為Modbus從站地址。PLC的數據區和Modbus數據區在BCNet-S7PPI/MPI內部被自動映射，PLC內不需要編寫通訊程序：1、PLC的Q區對應Modbus的線圈，Q0.0對應00001。2、PLC的I區對應Modbus的離散輸入，I0.0對應10001。3、PLC的M區對應Modbus的輸入寄存器，MW0對應30001。4、PLC的V區(DB區)對應Modbus的乘法寄存器，VW0對應40001。地址計算公式如下：1、Qm.n = 00001 + m*8 + n。2、Im.n = 10001 + m*8 + n。3、MWm= 30001 + m/2，m為偶數。4、VWm = 40001 + m/2，m為偶數；DB1.DBWm = 40001 + m/2，m為偶數。例如：地址：40040；對應S7200地址:VW78；對應S7300地址: DB1.DBW78；
技術參數
