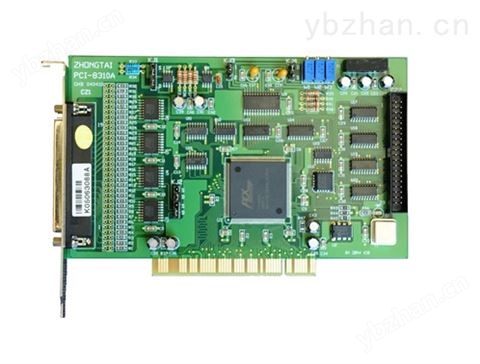

產品簡介PCI8310采集模塊
PCI8310 模入接口卡適用于提供了PCI 總線插槽的PC系列微機，具有即插即用（PnP）的功能。其操作系統可選用目前流行的 Windows 系列、高穩定性的Unix等多種操作系統以及專業數據采集分析系統LabVIEW 等軟件環境。在硬件的安裝上也非常簡單，使用時只需將接口卡插入機內任何一個PCI總線插槽中并用螺絲固定，信號電纜從機箱外部直接接入。
PCI8310 模入接口卡允許采用32路單端輸入方式或16路雙端輸入方式。用戶可根據需要選擇測量單極性信號或雙極性信號。其輸入的模擬信號由卡前端的37芯D型插頭直接接入。PCI8310采集模塊
本卡還提供了TTL電平的16路輸入和16路輸出信號通道，這些信號通道由卡后端的40芯扁平電纜轉換為37芯D型插頭提供給用戶。
主要技術參數
模入部分(標*為出廠標準狀態，下同)
輸入通道數：單端32路*；雙端16路
輸入信號范圍： 0V～10V*；－5V～＋5V； -10V～＋10V
輸入阻抗：≥10MΩ
A／D轉換分辨率：12位
A／D轉換速率：10μS
A／D啟動方式：程序啟動
A／D轉換非線性誤差：±1LSB
A／D轉換輸出碼制：單極性原碼*／雙極性偏移碼
系統綜合誤差：≤0.1％ F.S
開關量部分
輸入路數：16路TTL電平
輸出路數：16路TTL電平
常規部分
電源功耗：＋5V(±10％) ≤500mA
環境要求：工作溫度： 10℃～40℃
相對濕度：40％～80％
存貯溫度：-55℃～＋85℃
外型尺寸(不含檔板)：
長×高＝164.8mm×106.7mm ( 6.5英寸×4.2英寸)
