針對M9310，可以直接安裝在風閥上，無需風閥連接件。執行器可以安裝在直徑為3/8到3/4英寸（9.5到19mm）的風閥，如果配上通用卡夾，可配范圍為3/8到5/8英寸（9.5到15mm）。

對于某些執行器無法直接安裝在風閥軸上的應用，可以配曲柄臂以及遠程安裝套件。

產品說明:

M9310/VA9310 系列執行器的供電電壓采用 24 VAC/DC，額定扭矩為 88 lb·in. （10 N

詳細介紹

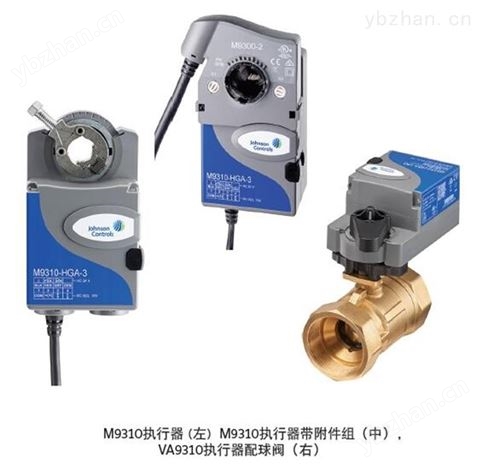

江森非彈簧復位執行器M9310/VA9310系列

產品選型:
M9310-HGA-3,
VA9310-HGA-3
產品說明: 　　
M9310/VA9310 系列執行器的供電電壓采用 24 VAC/DC，額定扭矩為 88 lb·in. (10 N·m). 該產品能應用于HVAC系統的開關、浮點和模擬調節。　　浮點控制可以通過雙向晶閘管(TRIAC)或者繼電器實現，而開關控制則可以源自手動開關，控制器，電機接觸器的輔助開關等設備。

M9310/VA9310系列非彈簧復位執行器廣泛用于空調制冷系統中的風閥控制以及標準連接的球閥(如VG1000)，該產品提供的扭矩為88lb-in(10Nm)。

該系列執行器具有輸入信號自動檢測功能，可以對開關、浮點和模擬量控制信號進行自動識別。強電輔助開關組件可以作為配件在現場安裝用于顯示停止位置或者在選定的旋轉范圍內起到開關作用。

針對M9310，可以直接安裝在風閥上，無需風閥連接件。執行器可以安裝在直徑為3/8到3/4英寸(9.5到19mm)的風閥，如果配上通用卡夾，可配范圍為3/8到5/8英寸(9.5到15mm)。

對于某些執行器無法直接安裝在風閥軸上的應用，可以配曲柄臂以及遠程安裝套件。

產品說明:

M9310/VA9310 系列執行器的供電電壓采用 24 VAC/DC，額定扭矩為 88 lb·in. (10 N·m). 該產品能應用于HVAC系統的開關、浮點和模擬調節。

浮點控制可以通過雙向晶閘管(TRIAC)或者繼電器實現，而開關控制則可以源自手動開關，控制器，電機接觸器的輔助開關等設備。

執行器在整個90°范圍內具有恒定的90秒運行時間，和供電電壓頻率和負載無關。

M9310/VA9310系列用于模擬控制時，可接受 0~10 VDC 或者 2~10 VDC 信號。配以500歐姆電阻，執行器同樣可以接受0~20 mA 或者 4 ~20 mA信號。另外有一路 0 ~10 VDC 或者 2~10 VDC的反饋信號來顯示位置。

安裝選項

M9310系列風閥執行器可以通過增加M9310-500連接件變?yōu)閂A9310系列水閥執行器。

VA9310系列執行器可以直接安裝于球閥，在高溫水或低壓蒸汽的應用或者需要額外空間絕熱的情況下，可以使用M9000-561隔熱件。

VA9310系列可以通過M9310-600連接器變?yōu)镸9310系列執行器。

使用原理

M9310/VA9310采用芯片控制的直流無刷電機，保證電機轉速恒定且不受扭矩影響。執行器在快到達停止位置的時候會減慢速度，減少齒輪磨損。該芯片還會監測直流無刷電機的轉動，預防長時間堵轉。

當執行器行程的極限位置調整以后，執行器會自動校驗控制信號。同時，自校驗也將適時調整執行器的反饋信號。

自校準模式

自校準模式用于確認連接器的有效行程范圍。

DIP撥碼開關和狀態LED燈

執行器可對模擬輸入信號進行快速設定，詳見安裝說明書。
