| 材質 |
碳鋼,不銹鋼,其他 |
產地 |
國產 |
| 工作溫度 |
800℃ |
工作壓力 |
10.5Mpa |
| 公稱直徑 |
15~2000mm |
加工定制 |
是 |
| 精度等級 |
1 |
量程比 |
1:30 |
| 流量測速范圍 |
1000000kg/h |
適用介質 |
氣體,液體,氣固,液固,其他,熱水,冷水,污水 |
| 質保 |
1年 |
|
|

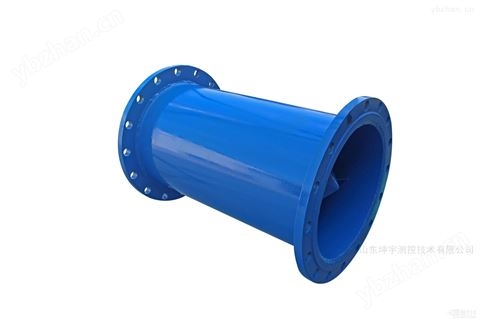

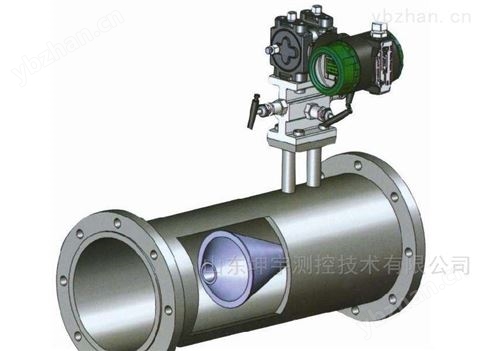

SKY-NZ型V錐流量計采用與孔板截然相反的節流方式，在管道中心線懸掛一個特制的流線型錐形體來節流，在錐體前方的高速穩流區取正壓，在錐體尾部的管道中心穩流區取負壓，在雷諾數8000~500萬的范圍內，流量與差壓的平方根成正比。錐型流量傳感器推出以來,得到了廣泛應用。與其它類型的差壓流量計對比，錐形流量傳感器的*設計,使它擴大了量程比范圍,避免了傳統差壓流量儀表在使用上的局限性。
SKY-NZ型V錐流量計產品特性
1、無需直管段，安裝方便 由于錐形流量計自身*的結構，使得它具有自整流的特性。當流體流過錐體的同時，在錐體兩側及靠錐體上下游較窄的區域內，將它直接整流成穩定流體。從而滿足計算精度的要求。正是錐形流量傳感器自整流的特性，使得儀表安裝時并不需要過長的直管段就能獲得很高的精度和穩定性。
2、測量精度高，*穩定性好 由于SKY-NZ型V錐流量計?自整流的特性，使得它在正負取壓孔處的壓力波動非常的小，從而保證了差壓的穩定性。和傳統的差壓式流量計相比，ZYNZ錐形流量計具有更高的差壓穩性。還由于錐體*的流線型設計，在流體流動時產生“流線體邊界層效應”，使贓污不能磨損錐體，保證了β值*不變，從而儀表具有了*、穩定的系數。
3、*自清潔功能，不易堵塞，可測復雜介質 當流體流過錐體時，由于在錐體的上游截面積逐漸減小，使得流體的流速不斷增加，從而不斷地沖刷正取壓孔和錐體表面。而在錐體負壓區，由于一小段不流動介質的隔離，使贓污和雜質不能堵塞負壓孔。正是由于錐形流量傳感器的這種自清潔功能，使得它不但可以測量普通介質，還可以測量如焦?fàn)t煤氣、渣油、原油等易結晶、堵塞的介質。
4、量程比寬，壓力損失小 由于錐體*的流線型設計，具有很寬的量程比，一般可達10:1，選擇合適的差壓變送器，特制量程比的錐體可達30:1。即使在相同β值的情況下，V型錐流量計的壓損也只有孔板的十分之一。
5、可測超高壓、超高溫介質 由于V型錐流量計的結構特殊性，只要選擇合適的表體、法蘭材質，就可以測量工況溫度800℃,工況壓力10.5Mpa的介質。
6、自整流功能 V錐流量計的自整流功能是它區別于其他流量計的一個非常突出的優點。安裝在 管道中心的V錐流量感器直接與流動的高流速區域產生相互作用，迫使高流速 區域與靠近管壁的低流速區域混合，逐漸的將流速均化（即整流），在上游重新保持穩定的流態，從而只需很短的直管段就可以精確的測量流體流量。實驗結果表明：V錐流量計前后直管段長只需要3D前）和1D（后）。
7、適用范圍廣，可應用于絕大多數介質 V型錐流量計不易堵塞，*自清潔功能，整流功能，決定了它的應用范圍十分廣泛，冶金、電力、石油、化工、醫藥、造紙、污水處理、市政等各個行業，氣體、液體、蒸汽等絕大多數介質。
