DN100渦街流量計使用方法

本產品可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。

一、產品特點：
1.全焊接或鑄造結構表體使您無需考慮其密封性，從而消除了任何儀表泄漏不存在能導致堵塞會降低儀表性能的接口或縫隙。
2.方便的應用
智能化的HART通訊減少了不必要的現場操作
3.寬廣的量程范圍，無須在同一個過程計量中使用多臺儀表
4.微處理電子部件減少了初始化時間
5.同步擔擬、數字和脈沖輸出信號允許多臺設備監測和控制流量
6.擴展的溫度范圍允許測量更多的過程介質
7.一體化或遠傳電子部件提供安裝的便利
8.通用件減少備件種類

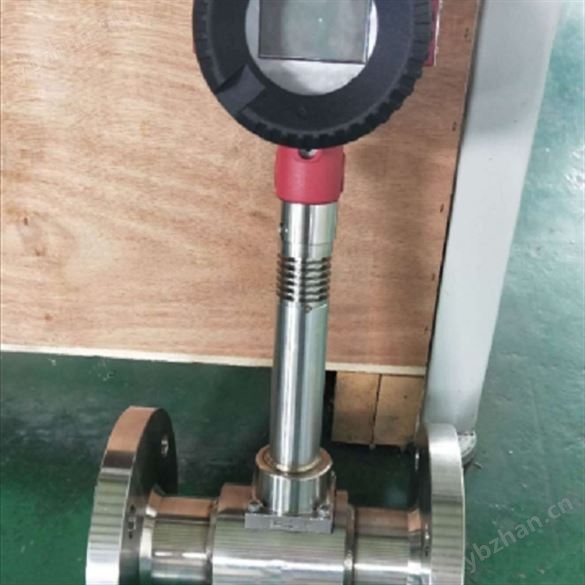

DN100渦街流量計使用方法?

二、技術指標：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s   蒸汽7～70m/s
5、被測流體溫度：-40℃～+350℃
6、被測流體壓力：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti。

三、安裝要求：
1.上下游必須有足夠的直管段
若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
2.合理選擇安裝場所和環境。
???避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。
3.管道采取減振動措施。
傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
