DN100橢圓齒輪流量計使用說明

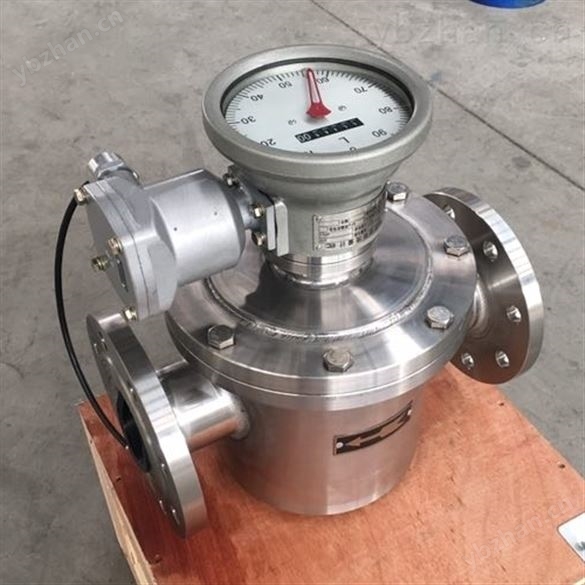

本產品是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點。

一、特點：
測量精度高、流量范圍寬、重復性好
所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。
采用設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。
采用防水設計，特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感
現場可顯示累積流量、瞬時流量、單次流量等。
安裝容易，流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器。

DN100橢圓齒輪流量計使用說明

二、技術參數：

要構件材料及使用壓力(使用壓力1.0MPa 1.6MPa)
準確度等級： 0.5級，0.2級(一般介質溫度-10℃ ~ +60℃)
遠傳顯示現場防爆等級： Exia II CT5
使用介質溫度： -20℃ ~ 100℃，在高溫調整加散熱筒情況下，可達200℃，此時流量范圍中大流量為原流量計大流量的90%,小流量為原流量計小流量的120%。

三、安裝使用：
1、流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向。
2、當被測液體含有氣體時，流量計前應安裝氣體分離器。
3、不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪軸安裝成水平位置。（即表度盤應與地面垂直）。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°，均可。
5、新流量計在安裝之前先用竹棍從出口處把齒輪推幾次，如發現不動，可以用汽油浸泡（避免出廠校驗后內存沉淀物）。
6、節流閥應安裝在流量計進口處，開關閥安裝在出口處，在開閉各閥門時要緩慢起動，不要急速開啟或關閉閥門。
7、嚴禁用掃線蒸汽通過流量計。
8、在連續使用部門，流量計須加旁通管道。
