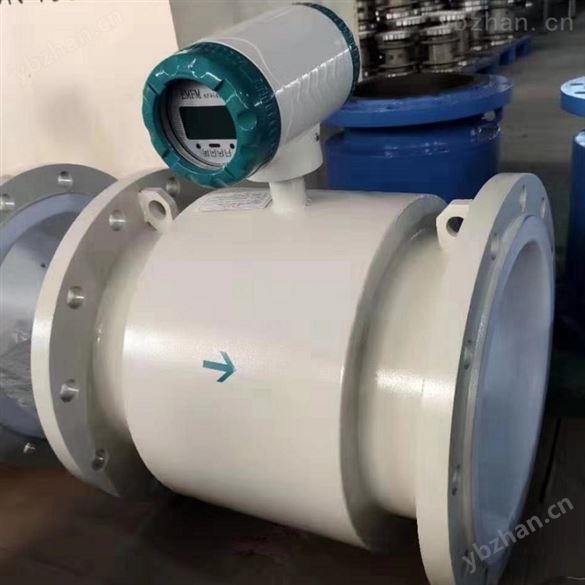

LDG-32電磁流量計使用說明?

本產品測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。

一、特點：
傳感器采用整體焊接結構，密封性好；
結構簡單可靠，內部無活動部件，幾乎無壓力損失；
測錄精度不受被測介質壓力、溫度、密度、粘度等物理參數變化的影響；精度對流速分布（除旋渦場外） 的變化不敏感；
具有電導率測量功能，可以判別傳感器是否空管；采用16位嵌人式微處理器，運算速度快，精度高；內部具有二個積算器，分別顯示正、反向累計及差值積算；具有RS485或RS232C數字通訊信號輸出。

LDG-32電磁流量計使用說明??

二、技術參數：
公稱通徑（mm）：管道式四氟襯里：DN10～DN600    管道式橡膠襯里：DN40～DN1200
流動方向：正，反，凈流量
量程比：150：1
重復性誤差： 測量值的±0.1%
精度等級：管道式：0.5級，1.0級
被測介質溫度：普通橡膠襯里：－20～＋60℃
高溫橡膠襯里：－20～＋90℃
聚四氟乙稀襯里：－30～＋100℃
高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制） DN6－DN80：≤1.6MPa   DN100－DN250：≤1.0MPa
DN300－DN1200：≤0.6MPa
電導率范圍：被測流體電導率≥5μs/cm

三、安裝：
應該遠離強磁場設備。
避開強震動、強腐蝕性的場所。
藝不允許流量中斷的管道，在安裝流量計時應加設截止閥和旁通管線。
流量計傳感器上游也應該有一定的直管段，一般在5D~10D。
可以水平、垂直和傾斜安裝，但要保證測量管與工藝管道同軸，并保證測量管內始終充滿液體。
