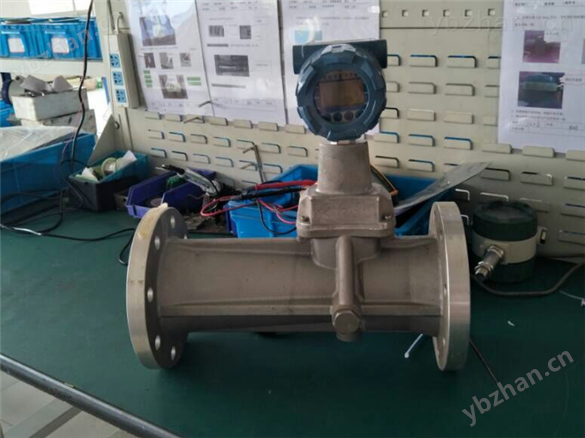

DN100旋進旋渦流量計說明

本產品可用于測量氣體的流量和總量、它被廣泛用于石油、化工、冶金、科研等領域的計量、控制系統、尤其適用于天然氣、干煤氣、壓縮空氣等的測量。

一、特點：
無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。

二、技術參數：
1、流量范圍為產品出廠時檢定的流量范圍（常溫、 常壓下介質為空氣1.205Kg/m3）；隨著壓力的增大，流量范圍也隨之擴大。
2、標準狀態情況；P=101.325kPa，T=293.15K。
3、使用條件：環境溫度：-30～+60℃，介質溫度：-20～+80℃，相對溫度：5%～95%，大氣壓力：86kPa～106kPa。
4、電氣性能指標
工作電源：外電源：+24VDC，內電源：3.6V 鋰電池，整機耗能：外電源，<1W，內電源，<0.3mW，鋰電池可用二年以上。
輸出方式：頻率信號，4～20mA信號，RS485 通訊（可傳輸溫度、壓力、瞬時流量和累積流量參數）。

DN100旋進旋渦流量計說明

三、注意事項：
1、 智能旋進旋渦流量計按流向標志可在垂直、水平或任意傾斜位置上安裝。
2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。
3、旋進旋渦流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。
4、應避免外界強磁場的干擾。
5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。
6、管線試壓時，應注意智能旋進旋渦流量計所配置壓力傳感器的壓力測量范圍，以免過壓損壞壓力傳感器。
