DN125噴嘴流量計 返回列表頁

DN125噴嘴流量計

本產品常用于電廠給水流量或蒸汽量的測量，以及風機性能試驗、壓縮機性能試驗等高精度流量試驗場合。

一、特點：
1、結構簡單，安裝方便。
2、噴嘴比孔板的壓力損失小，要求直管段長度也短。
3、無需實流校驗，性能穩定。
4、可耐高溫高壓、耐沖擊。
5、耐腐蝕性能比孔板好，壽命長。
6、精度高、重復性好、流出系數穩定。
7、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
8、整體鍛造加工技術，造價較高。

二、技術參數：
適用介質：特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
公稱口徑：DN50—630mm；
工作壓力：≦42MPa；
工作溫度：-50℃-650℃；
取壓方式：徑距（D-D/2)取壓；
噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔；
執行標準：IS05167、GB/T2624；
精確度：符合標準：±2.0%；
材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；噴嘴：不銹鋼304、316等。

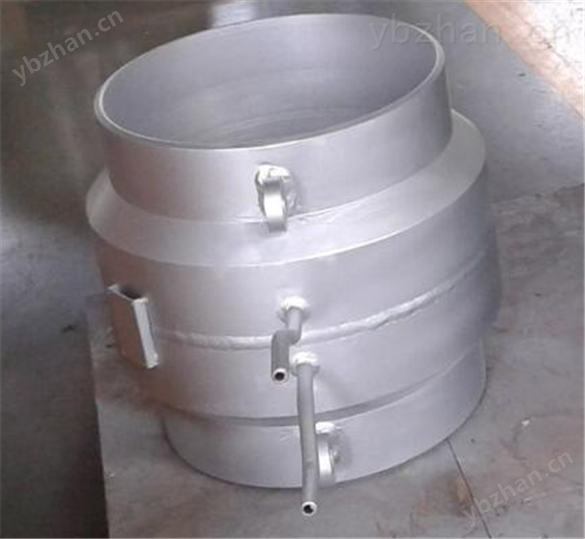

DN125噴嘴流量計

三、原理：
當管道的前后壓差較大時，往往采用增加標準噴嘴的方式，其原理是：流體在管道中流動時，由于標準噴嘴的局部阻力，使得流體的壓力降低，能量損耗，該現象在熱力學上稱為節流現象。該方式比采用調節閥要簡單，但必須選擇得當，否則，液體容易產生汽蝕現象，影響管道的安全運行。

四、安裝：
1、盡可能避免測量管內變成負壓；
2、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；盡量滿足前后直管段分別不小于5D和2D；
3、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
4、選擇震動小的場所，特別對一體型儀表；
5、易于實現傳感器單獨接地的場所；
6、盡可能避免受陽光直照；
7、盡可能避開周圍環境有高濃度腐蝕性氣體。
