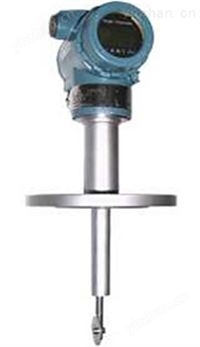

一、概述智能靶式流量計
SBL型是新一代，集流量、溫度、壓力檢測功能于一體，采用*的單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗*力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。已廣泛應用于半水煤氣、焦爐煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、污水、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。
二、工作原理智能靶式流量計
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。
三、產品特點
1、整臺儀表在設計中無可動部件，插入式結構，拆卸方便；
2、整機可做成全密封*（焊接形式），無任何泄漏點，可耐 42MPa 高壓；
3、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
4、儀表內設自檢程序，故障現象一目了然；
5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
7、具有一體化溫度、壓力補償，直接輸出質量或標方；
8、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
9、具有可選小信號切除、非線性修正、濾波時間可選擇；
10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
11、重復性好，一般為 0.05～0.08%，測量快速；
12、計量準確，精度可達到 0.2%；
13、壓力損失小，僅為標準孔板的 1/2△P 左右；
14、抗干擾，抗雜質能力特強；
15、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
16、可根據實際需要更換阻流件（靶片）而改變流量范圍；
17、安裝簡單方便，極易維護；
18、多種輸出形式，能遠傳各種參數；
19、抗震動性強，一定范圍內可測脈動流；
主要技術參數
被測介質 | 液體；氣體；蒸汽 |
公稱直徑 | 法蘭式 15～520mm | 夾裝式 15～500mm | 插入式 65～3200mm |
公稱壓力 | 0．5～48MPa | 0.6～42MPa | 0.6～42MPa |
介質溫度 | -200℃～+500℃或更高溫度 |
精確度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% |
范圍度 | 1：3（液體） 1：10（蒸汽） | 1：5（液體、氣體） | 1：10（液體、氣體） | 1：10（蒸汽） |
補償形式 | 溫度補償；壓力補償 |
重復性 | 0.05%～0.08% |
供電電源 | 機內自備鋰電池（3.6V）；外供電源 24VDC |
輸出形式 | 現場顯示；4～20mA 二線制；脈沖 0～5V；RS465/RS132；GPRS 無線遠傳 |
測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 |
防爆等級 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） |
防護等級 | IP65；IP67 |
法蘭規格 | 流量計連接法蘭規格執行 GB/T 系列標準，也可以根據用戶要求特殊加工。 |
| | | | | | | |
YL-SBL 數顯靶式選型
SBL | － | （Ｘ） | － | Ｘ | Ｘ | Ｘ | Ｘ | － | Ｘ | Ｘ | Ｘ | Ｘ |
| | | ｜ | | ｜ | ｜ | ｜ | ｜ | | ｜ | ｜ | ｜ | ｜ |
代號 | | Ａ | | Ｂ | Ｃ | Ｄ | Ｅ | | Ｆ | Ｇ | Ｈ | Ｉ |
A—公稱口徑，見流量范圍表
例如：150代表口徑DN150mm
B—連接方式
1．管道螺紋式
2．夾裝式
3．管道法蘭式
4．插入式
5．在線可拆卸式
C—介質類型
1．氣體
2．蒸汽
3．液體
D—介質溫度
1．常溫-20°C~ +70°C
2．高溫196°C~ +450°C
E—補償內容
0． 表體中無溫度壓力傳感器
1． 表體中有溫度壓力傳感器
2． 表體中有壓力傳感器、無溫度傳感器（飽和蒸汽壓力補償）
3． 表體中有溫度傳感器、無壓力傳感器（飽和蒸汽溫度補償）
F—輸出方式
1． 4~20mA輸出
2．脈沖輸出
G—通訊方式：
1. RS485通訊
2． 帶HART協議
H—公稱壓力
例如：2代表口徑1.0MP
代號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 11 | 12 | 13 | 14 | 15 |
MPa | 0.5 | 1.2 | 1.7 | 2.3 | 2.6 | 4.2 | 5.5 | 6.2 | 12 | 14 | 15 | 17 | 20 | 24 | 34 |
I—外殼材料
1． 碳鋼
2． 不銹鋼
J—防爆形式
B． 防爆型（非防爆型不帶B）
