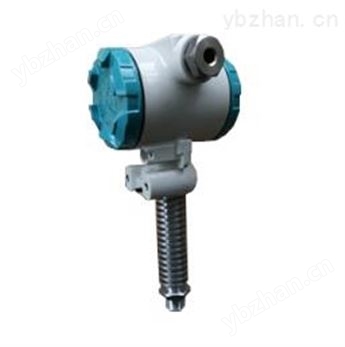

產品概述高溫型渦輪放大器-D型
渦輪流量傳感器基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單，輕巧，精度高，復現性好，反應靈敏，安裝維護使用方便等特點。
特點高溫型渦輪放大器-D型
●硬質合金軸承止推式，不僅保證精度高，耐磨性能提高，而且具有結構簡單，牢固以及拆裝方便等特點
●三線制脈沖輸出
●散熱片溫度150℃
●不銹鋼件為304不銹鋼
性能參數
| 供電電源 | 12～24V DC |
| 適用介質 | 水等各種液體 |
| 介質溫度 | -20～120℃ |
| 類型 | 葉輪式流量計 |
| 輸出信號 | 三線制脈沖輸出 |
| 精度等級 | 1級 |
| 環境溫度 | -20～+55℃ |
| 環境濕度 | 相對濕度不大于80％，環境中不含腐蝕性氣體 |
| 公稱通徑 | 15mm
20mm
25mm
32mm
40mm | 流量范圍 | 600～6000（升/h）
700～77000（升/h）
1000～10000（升/h）
1.6～16m³/h
2.0～20m³/h | 連接方式 | G1
G1
G5/4
G3/2
G2 |
適用范圍
廣泛用于石油，化工，冶金，供水，造紙等行業，是流量計量和節能的理想儀表。
安裝方式
1.傳感器可水平，垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向*。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。
2.傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
3.為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
4.傳感器露天安裝時，請做好放大器及插頭的防水處理。
5.當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
6.用戶應充分了解被測介質的腐蝕性，嚴防傳感器受腐蝕。
訂貨須知
用戶在定購渦輪流量傳感器時要注意根據流體的公稱口徑，工作壓力，工作溫度，流量范圍，流體種類和環境條件選擇合適的規格。當有防爆要求時必須選防爆型傳感器，并嚴格注意防爆等級。
需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
