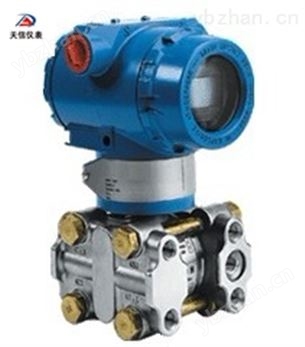

一、微差壓變送器概述微差壓變送器用于測量爐內壓等微小差壓，然后轉變成4～20mA信號輸出。微差壓變送器也可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。微差壓變送器可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
二、微差壓變送器性能規格（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1、參考精度
1.1 數字、智能：±0.2%校驗量程
1.2. 模擬、線性：±0.5%校驗量程
2、穩定性
2.1. 數字、智能：6個月，±0.2%URL
2.2. 模擬、線性：6個月，±0.5%URL
3、環境溫度影響
3.1.數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程）/56℃
4、靜壓影響
零點誤差為±0.5%URL。可在線通過重新調零來修正。
5、振動影響
在任意軸向上，200Hz下振動影響為±0.5%URL/g
6、電源影響：小于±0.005%輸出量程/伏特。
7、負載影響：
沒有負載影響，除非電源電壓有變化。
8、電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
9、安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。2. 功能規格
10、測量范圍：差壓：0-0.125～1.5KPa
靜壓：1、4、6.9MPa
11、零點與量程
12、數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整
13、模擬、線性：量程和零點連續可調
14、零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。
15、微差壓變送器 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性：4～20mA DC,與過程壓力成線性。
16、阻尼時間常數
數字、智能：時間常數可調，以0.1秒遞增，由最小至16.0秒
模擬、線性：時間常數可調，由最小至1.67秒。
17、環境溫度極限
數字、智能: -40至85℃
模擬、線性: -40至93℃
帶液晶表頭: -30至60℃
18、過程溫度極限
充硅油 : -40至104℃
充惰性液 : -18至71℃
19、微差壓變送器貯存溫度極限
數字、智能 : -51至85℃
模擬、線性: -51至121℃
帶液晶表頭 : -40至70℃
20、環境濕度：0-相對濕度
21、靜壓與過壓極限：變送器任意一側加0至6.9MPa壓力不會引起損壞。在3.45kPa至6.9MPa的靜壓范圍內工作時符合性能規格要求。
21、容積變化量：小于0.16cm3
三、微差壓變送器選型型譜| TX1151/3351DR | 微差壓變送器 |
| | 代碼 | 量程范圍KPa |
| 2 | 0-0.125～1.5KPa |
| | 代碼 | 輸出 |
| F | 4-20mA |
| | 代號 | 結構材料 |
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 |
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 |
| | 代號 | 工作壓力MPa |
| A- | 1 |
| B- | 4(特殊6.9） |
| | 代碼 | 選項 |
| M1 | 0-線性指示表 |
| M2 | LED顯示表 |
| M3 | LCD顯示表 |
| B1 | 管裝彎支架 |
| B2 | 板裝彎支架 |
| B3 | 管裝平支架 |
| D1 | 側面泄放閥在壓力室上部 |
| D2 | 側面泄放閥在壓力室下部 |
| 不注 | 1/2NPT錐管螺紋接頭 |
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
| d | 隔爆型dⅡBT4 |
| i | 本安型iaⅡCT6 |
| s | 不銹鋼三閥組 |
