0802（埋）NPN電感式傳感器
是一種由高頻振蕩器、檢波放大器和輸出驅動電路三部分組成的電子感應傳感器，接通電源后，在傳感器的感應面上將產生一個交變磁場，當金屬物體接近此表面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器減弱以至停振。振蕩器的振蕩和停振這兩個信號由電路處理后轉換成二進制的開關方式輸出，從而起到無接觸檢測物體的控制作用。
一、基本原理0802(埋)NPN電感式傳感器
位置檢測傳感器是一種由高頻振蕩器、檢波放大器和輸出驅動電路三部分組成的電子感應傳感器，接通電源后，在傳感器的感應面上將產生一個交變磁場，當金屬物體接近此表面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器減弱以至停振。振蕩器的振蕩和停振這兩個信號由電路處理后轉換成二進制的開關方式輸出，從而起到無接觸檢測物體的控制作用。
本公司的位置檢測傳感器在設計和制造上均按標準工藝嚴格生產，產品一律使用樹脂封灌完整，在出廠前均已通過測試和檢驗，使可靠性和工作壽命得到充分保障。
二、正常工作條件0802(埋)NPN電感式傳感器
1. 工作環境溫度： *，－40℃～85℃（未結冰）
短期，－50℃～125℃（未結冰）
2. 相對濕度： 90％(25℃時)
3. 感應面不應受到沖擊和碰撞

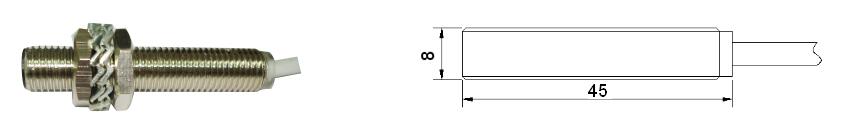

三、實物及尺寸圖
實 物 圖 尺 寸 圖
四、QL-JYPTJGK0802參考數據
安裝形式 | 埋入式 | 額定動作距離Sn | 1.5mm |
可靠動作距離范圍Sa | 0～1.2mm | 輸出電流 | ≤200mA |
輸出形式 | 直流三線NPN常開 | 輸出壓降 | ≤1.5VDC |
工作電壓 | 10～36VDC | 響應頻率 | ≤300Hz |
靜耗電流 | ＜5mA | 線纜規格 | 1.5m高溫屏蔽鍍銀電纜線 |
抗 沖 擊 | ≤100g | 探頭規格 | M8×1 |

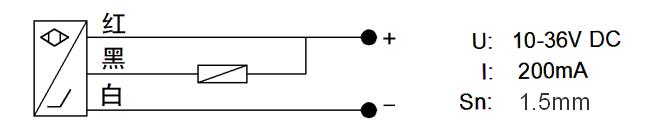

五、內部接線圖(標簽)

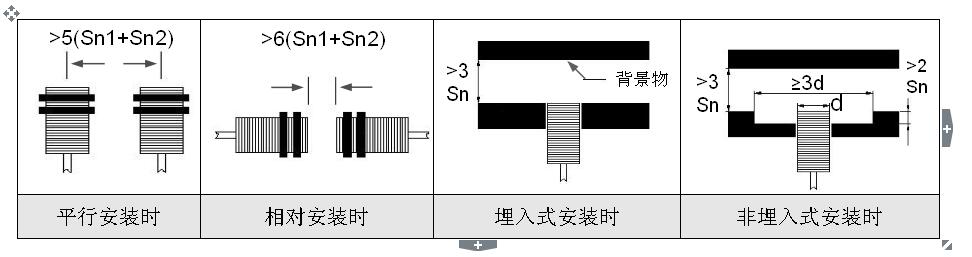

六、安裝須知
七、使用注意事項
1、當檢測物體為非鐵質的金屬時，檢測距離要減小，另外很薄的鍍膜層也是檢測不到的。
2、位置檢測傳感器的接通時間為50ms，所以在用戶產品的設計中，當負載和位置檢測傳感器采用不同電源時，務必先接通位置檢測傳感器的電源。
3、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的位置檢測傳感器，在這種情況下，請經過交流繼電器作為負載來轉換使用。
4、請勿將普通型位置檢測傳感器置于200Gauss以上的直流磁場環境下使用，以免造成誤動作。
5、DC二線的位置檢測傳感器具有0.5～1mA的靜態泄露電流，在和一些對DC二線位置檢測傳感器泄漏電流要求較高的場合下盡量使用DC三線的位置檢測傳感器。
6、避免位置檢測傳感器在化學溶劑，特別是在強酸、強堿的環境下使用。
7、本公司產品均經過嚴格的測試合格后才出廠，在一般情況下使用均不會出現損壞。為了保證意外性發生，請用戶在接通電源前檢查接線是否正確，核定電壓是否為額定值。
8、為了使位置檢測傳感器*穩定工作，請務必進行定期的維護，包括檢測物體和位置檢測傳感器的安裝位置是否有移動或松動，接線和連接部位是否接觸不良，是否有金屬粉塵粘附。
