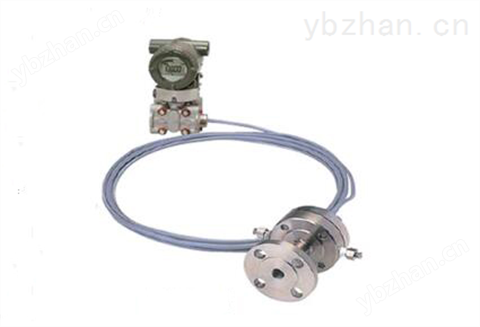

| | | EJA438E 隔膜密封式壓力變送器 |
| H膜盒 | A膜盒 | B膜盒 |
| 平法蘭 | 凸法蘭 |
| 測量范圍 | | -100~500kPa | -0.1~3.5MPa | -0.1~16MPa | -0.1~7MPa |
| | (-400~2000inH2O) | (-14.5~500psi) | (-14.5~2300psi) | (-14.5~1000psi) |
| 測量量程 | | 2.5~100kPa | 0.06~3.5MPa | 0.46~16MPa | 0.46~7MPa |
| | (25~500inH2O) | (8.6~500psi) | (67~2300psi) | (67~1000psi) |
| 精度 | | ±0.2% | ±0.2% | ±0.2% | ±0.2% |
| 防護等級 | | IP66/IP67，NEMA 4X | |
| 防爆規格 | | NEPSI , FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 | | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 | | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: 小16.6V DC） HART( 1~5V)：9~28V DC |
| | Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) |
| 環境溫度 | | -40~60℃(-40~140℉) (普通型) |
| | -30~60℃ (-22~140℉) (內藏顯示表) |
| | 環境溫度必須在填充液工作溫度范圍內 |
| 過程溫度 | | -50~250℃ (-58~482℉) |
| | 環境溫度必須在填充液工作溫度范圍內 |
| 大工作壓力 | 法蘭額定壓力 |
| 安裝 | | 變送器: 2-inch管安裝 |
| | 隔膜密封: 法蘭安裝 |
| 法蘭尺寸 | | 平法蘭型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) |
| | 凸法蘭型: 4-inch(100mm)，3-inch(80mm) |
| | 組合型: | 凸法蘭高壓側: 4-inch(100mm) |
| | | 平法蘭低壓側: 3-inch(80mm) |
| 膜片材質 | | 316 SST 316LSST，哈氏合金C-276、鉭、鈦、鎳、蒙乃爾 |
| 法蘭材質 | | S25C，304 SST，316 SST |
| 外殼 | | 鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 |
