| 材質 |
不銹鋼 |
產地 |
國產 |
| 防爆標志 |
ExdIIBT6 |
工作溫度 |
－40～+250℃℃ |
| 工作壓力 |
PN1.6；PN2.5Mpa |
公稱直徑 |
DN250～1500mm |
| 加工定制 |
是 |
精度等級 |
2.5 |
| 款式 |
電子帶數顯 |
量程比 |
1:10；1:15 |
| 適用介質 |
氣體,液體 |
質保 |
1年 |
| 轉換器形式 |
分體式 |
|
|

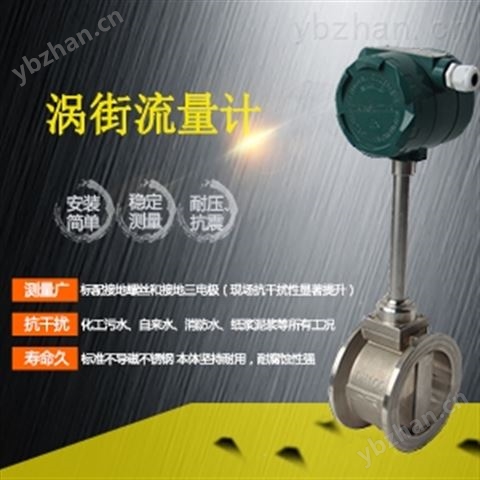

LUCB型插入式氣體渦街流量計按標準化組織IS07145（在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法），壓電晶體的渦街測速探頭，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。無可動機械零件，因此可靠性高,維護量小。儀表參數能*穩定。插入式渦街流量計力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。
LUCB型插入式氣體渦街流量計 簡介：√適用介質：氣體、液體、蒸汽
×不適用介質：高粘度液體
∝流體管道不可有明顯振動
■ 可實現不斷流拆裝傳感器，可實現放大器與傳感器分離
■ 采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
■ 壓力損失小，量程范圍寬，范圍度達1:25。
■ 無可動部件，*穩定，結構簡單便于安裝和維護。
■ 可測介質溫度達+250℃
LUCB型插入式氣體渦街流量計按標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，壓電晶體的渦街測速探頭，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。無可動機械零件，因此可靠性高,維護量小。儀表參數能*穩定。插入式渦街流量計力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較*、理想的流量儀表。LUCB型插入式氣體渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
特點
無機械運動部件,測量精度高,結構緊湊維護方便。
采用消擾電路和抗振傳感頭。
可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
壓力損失小,量程范圍寬，范圍度達1:25。
采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
可測量蒸汽,氣體,液體的體積流量和質量流量。
技術參數
公稱通經（mm） 250～1500
儀表材質 1Cr18Ni 9Ti
公稱壓力（Mpa） PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃） －40～+250℃
環境條件 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級 示值的±2.5%
量程比 1:10；1:15
阻力損失系數 Cd<2.6
輸出信號 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號
供電電源 傳感器：、+24VDC
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線 KVVP3×0.3（三線制），2×0.3（二線制）
傳輸距離 ≤500m
信號線接口 內螺紋M20×1.5
防爆等級 ExdIIBT6
防護等級 IP65
允許振動加速度 1.0g
