醋酸流量計-江蘇長順儀表有限公司

      CS-LDE系列醋酸流量計電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，主要用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。


如何選擇防護等級

　　按照國家標準GB4208-84和電工委員會標準IEC529-76關于外殼防護等級的標準為：

　　IP65：防噴水型，允許水從任何方向對傳感器噴水，噴水壓力為30KPa,出水量為12.5L/s，距離為3米。

　　IP68：潛水型，長期工作在水中。

　　防護等級應根據實際情況來選擇，傳感器裝在地面以下，如經常受水淹，應選用IP68.傳感器安裝在地面上，應選用IP65.

　　主要組成部分：

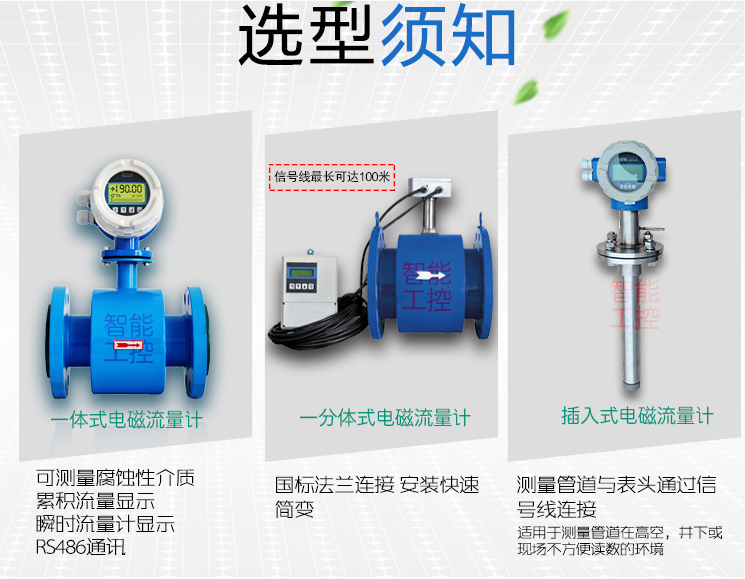

　　CS-LDE系列傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。

　　儀表性能：

　　應用領域：

　　適用于精確和穩定測量封閉管道中導電液體和漿液的瞬時流量、累積流量和流速，如：潔凈水、污水、生活水、原水。硫酸、鹽酸、硝酸等各種酸、堿、鹽等溶液。泥漿、淤泥、礦漿、紙漿、石灰漿。食品方面的液體，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業。

　　產品特點：

　　全數字量處理，抗*力強，測量可靠，精度高、流量測量范圍可達150：1

　　超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

　　采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

　　采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。

　　管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

　　在現場可根據用戶實際需要在線修改量程。

　　測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

　　高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

　　具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)

　　具有自檢與自論斷功能。

　　小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)

　　內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。(選配)

　　紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)

　　【材質選擇】：

　　◆參考流量范圍

　　產品選型譜：

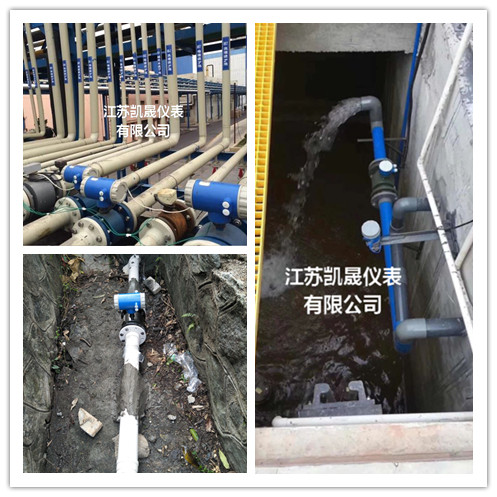

　　安裝地點的選擇：

　　為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾方面的要求：

　　(1)盡量比開鐵磁性物體及具有強電磁場的設備(如大電機、大變壓器等)，以免受磁場影響傳感器的工作磁場和流量信號。

　　(2)應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

　　(3)應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

　　(4)選擇便于維修，活動方便的地方。

　　(5)流量計應安裝在水泵后端，決不能在抽吸側安裝;閥門應安裝在流量下游側。
