根據壓力和溫度對各種蒸汽的分類為：飽和蒸汽，過熱蒸汽。蒸汽主要用途有加熱/加濕；還可以產生動力；作為機器驅動等。工業生產中離不開蒸汽，測量鍋爐蒸汽一般選用智能渦街流量計和差壓孔板流量計，對于高壓高溫選用孔板流量計測量，低溫常壓可以選用智能溫壓補償蒸汽流量計。

應用范圍：

1、作為助劑使用

A、 必須保證蒸汽溫度、壓力穩定，否則 波動都會影響塔速，波及塔器生產能力和產品質量。

B、 壓力升高，進塔器蒸汽量大，塔速增快，重組分上移，反之則下降，并且進入蒸汽zui終冷凝成水進入產品，造成水分大，增加廢水生成量。蒸汽壓力過低（小于塔壓）會造成蒸汽串油，影響整個蒸汽管線，危及正常生產。

C、 溫度升高，進入塔器熱量多，塔速升快，重組分上移，反之則下降；如果溫度太低，飽和蒸汽帶水，會嚴重影響塔器生產能力，嚴重影響產品質量，更甚至造成油水乳化，危及正常生產。

2、產品、原料、管道保溫

A、保溫必須嚴格按工藝操作指標控制溫度，溫度控制低雖然節約了蒸汽，但不符合生產要求，物料脫水不*，粘度大，輸送動力消耗高，易堵塞管道。

B、保溫溫度控制高，不僅浪費蒸汽，還造成物料揮發大，污染環境，并且容易造成閃爆，埋下安全隱患。

3、吹掃處理設備管道，防堵、疏通

此項操作，生產使用頻繁，并且經常臨時使用膠管，應重點注意安全，防止?fàn)C傷。

a、使用蒸汽時身體要站立在蒸汽閥門、管道側后，防止蒸汽噴傷。

b、使用蒸汽膠管時還要帶好勞保手套，手要抓緊膠管管端15— 20厘米處，防止蒸汽沖擊造成搖擺，燙傷自己或他人。膠管連接一定要用鐵絲綁牢，并將連接端用鐵絲串聯固定，防止膠管受熱蒸汽沖擊脫扣，蒸汽傷人。

c、吹掃管道時，一定先將蒸汽中的乏水放凈，防止蒸汽冷凝水進入管道、設備，造成積水，遇高溫?zé)嵊桶l(fā)生油沸，造成爆炸傷人。

d、蒸汽夾套管道進料前，要先暖管，并要卸掉套管的末端疏水閥，以便于放水或泄壓，防止套管內的積水受熱蒸發，壓力積聚造成爆管傷人。

技術參數：

一.孔板流量計概述

節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.

孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.標準ISO5167<標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

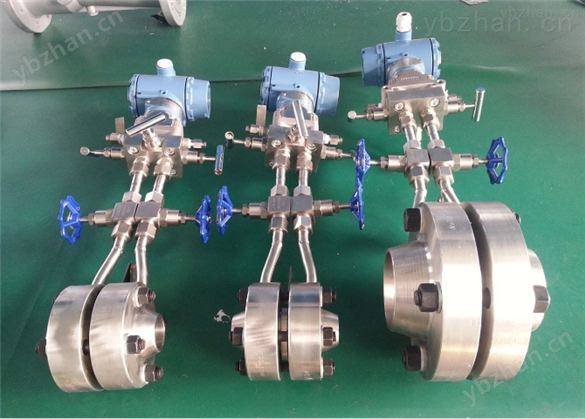

二.孔板流量計外形

三、孔板流量計工作原理

     充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

　在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　　無量綱　

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

ß－直徑比d/D  無量綱

流體的密度Kg/m³

可膨脹性系數　　無量綱

四、孔板流量計結構　

節流裝置組成

1. 節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
2. 取壓裝置：環室、取壓法蘭、夾持環、導壓管等
3. 連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。
4. 測量管

5. 安裝設計：

   儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。

   安裝環境要求：

   1．  盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

   2．  避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。

   3．  避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

   4．  渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。



   5．  儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

   6．  儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。







   孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
   孔板流量計適用范圍
   1. 公稱直徑： 15 mm ≤DN≤1200mm
   2. 公稱壓力：PN≤10MPa
   3. 工作溫度：－50℃≤t≤550℃
   4. 量程比：1:10， 1:15
   5. 精度：0.5級，1級

注意事項：

◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。

◆訂貨須知
訂貨時請?jiān)敿?xì)提供以下數據：
（1）被測介質
（2）大、常用、小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。
