| 產地 | 國產 | 加工定制 | 是 |
|---|

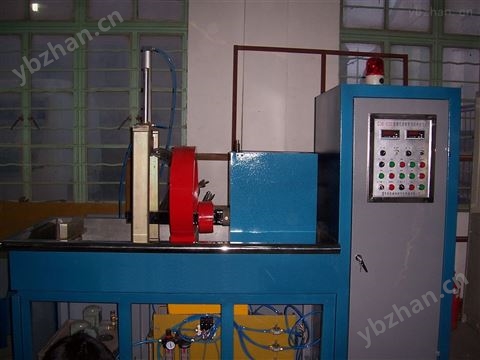

管端熒光磁粉探傷機
1．設備名稱及用途：
1．1設備名稱：CJE－3000管端微機控制熒光磁粉探傷機
1．2被測工件：油管管端，60-180mm
（114-245mm規格的用CJE-4000型管端微機控制熒光磁粉探傷機）
1．3規格：管端探傷長度350mm以內。
1．設備名稱及用途：管端熒光磁粉探傷機
1．1設備名稱：CJE－3000管端微機控制熒光磁粉探傷機
1．2被測工件：油管管端，60-180mm管端熒光磁粉探傷機
（114-245mm規格的用CJE-4000型管端微機控制熒光磁粉探傷機）
1．3規格：管端探傷長度350mm以內。
1．4檢測要求：檢查管端內、外表面和近表面因鑄造、鍛造、機加
工和疲勞而引起的裂痕等細微缺陷。
2．設備配置、技術參數及功能
（一）本機設計制定標準
JB/T8290—2011《磁粉探傷機》
（二）設備能力
運轉時間：大于500小時/月。
節拍：30-60秒/件
（三）設備組成（如附圖）
電源控制柜（包括 ：操作站、控制主板和主電源板等 ）
二套
磁化裝置(包括:縱向磁化器、周向磁化器、線圈自動伸出機構周向磁化器、磁化頭氣氣缸送進機構等)
二套
控制系統（歐姆龍PLC）
二套
磁懸液噴灑系統 二套
固定紫外燈系統和手提紫外燈 二套暗室系統 二套
自動退磁系統 二套
上料及送料裝置 一套（用戶自備）
（四）主要技術指標：
本機按照《中華人民共和國國家標準磁粉探傷機》（GB/T8290—1998）制造。
輸入電源：三相四線 380V±10% 50Hz，大瞬間120A
暫載率：20%
周向磁化磁勢：AC 0—3000A（有效值），連續可調(帶斷電相位控制)
縱向磁化磁勢：AC：0－16000AT（有效值），連續可調(帶斷電相位控制)；
退磁方式：衰減式自動退磁
退磁效果：剩磁≤5Gs
磁化方式：單周向磁化，單縱向磁化和復合磁化
磁化線圈：移動線圈內徑 350mm，采用氣缸送出，氣缸行程350mm
磁化頭氣動移動行程：450mm
紫外線強度：新型LED熒光燈，工件表面離紫外燈380mm處，強度不低3000uw/cm2
氣源氣壓： 0.4—0.8MP
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
重量:約２500Kg。
（五）探傷工藝流程
運行程序：手動和自動二種。
自動程序：工件進入探傷工位（根據工件內直徑大小不同，安裝相應的漲緊頭）――上升――移動磁化線圈進入――周向磁化頭進入――漲緊――噴灑――磁化――漲緊松開、線圈退回、磁化頭退回――旋轉、觀察――旋轉停――移動線圈進入――退磁――移動線圈退回――下降――下料（旋轉功能由輔機實現）
