聯系我時，請告知來自 儀表網DN40電磁流量計,智能流量計廠家電磁流量計的口徑有很多從DN3-DN2200,此處專門介紹DN40口徑的電池流量計。其測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線...

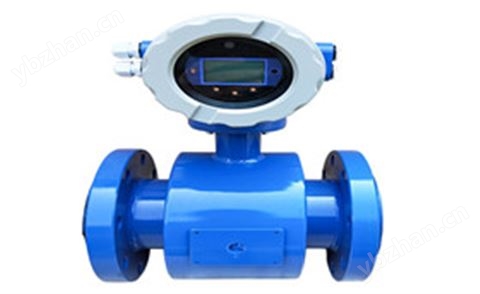

DN40電磁流量計,智能流量計廠家
電磁流量計的口徑有很多從DN3-DN2200,此處專門介紹DN40口徑的電池流量計。其測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖、模擬電流等信號，用于流量的控制和調節。
(一) dn40電磁流量計的量程及流量
(二) dn40電磁流量計安裝尺寸:200(L)*245(H)
(三) dn40電磁流量計換內襯多少錢：一般是總價的40%
(四) dn40電磁流量計價格：電磁流量計的價格構成由以下幾個要素確定：
（一）.結構類型
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。
⑴環境溫度或流量計轉換器表面受輻射溫度超過60℃.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。
1、請客戶選好結構類型，是要一體式結構還是分體式結構？
2、殼體材料取決于現場管道的材質，我們用的比較多的是碳鋼和304不銹鋼材質.
3、電極選用，316L電極。
4、內襯選用，橡膠內襯
5、供電方式：，220V、24V、鋰電池供電，三種方式可選。
6、信號輸出方式：脈沖、4-20mA、RS485、Hart、ModBus，多種方式可選。
7、根據現場管道或流量確認口徑，最終的價格構成，跟口徑有一定關系。
(五) dn40電磁流量計線圈阻值大概是多少：大于5.5Ω，小于110Ω
(六) dn40電磁流量計技術參數
1. 公稱通徑系列 DN （ mm ）
1、公稱通徑:DN3-DN2200;
2、流動方向:正,反,凈流量;
3、量程比:150:1;
4、重復性誤差:測量值的±0.1%;
5、精度等級:管道式:0.5級,1.0級;
6、被測介質溫度:普通橡膠襯里:-20~+60℃;高溫橡膠襯里:-20~+90℃;聚四氟乙稀襯里:-30~+100℃;高溫型四氟襯里:-20~+180℃;
7、額定工作壓力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;
8、流速范圍:0.1-15m/s;
9、電導率范圍:被測流體電導率≥5μs/cm;
10、電流輸出:0~10mA:0~1.5kΩ;4~20mA:0~750 kΩ;
11、數字頻率輸出:輸出頻率上限可在1~5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極*電流為250mA;
12、供電電源:AC220V、DC24V或3.6V電池;
13、要求直管段長度:上游≥5DN,下游≥2DN;
14、連接方式:流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合GB11988的規定;
15、防爆等級:mdIIBT4;
16、防護等級:IP65,特殊訂制*可達IP68;
17、環境溫度:-25~+60℃;
18、相對溫度:5%~95%;
19、消耗總功率:小于20W;
(七) dn40電磁流量計安裝注意事項
水平和垂直安裝
傳感器可以水平與垂直安裝，但是應該確保防止沉積物與氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。傳感器不能安裝在管道的位置，這個位置容易積聚氣泡。
確保滿管安裝
1、確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。
2、如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
彎管、閥門與泵之間的安裝
3、為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下列圖給出。如做不到那么應采用穩流器或減小測量點的截面積。
4、傳感器不能安裝在泵的進水口
為防止負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
