產品簡介

這款電動偏振旋轉架是專業為偏振片旋轉定位而設計的高精度電控偏振器旋轉架和偏振片旋轉器,廣泛用于旋轉波片,旋轉偏振片以及偏振棱鏡旋轉定位

詳細介紹

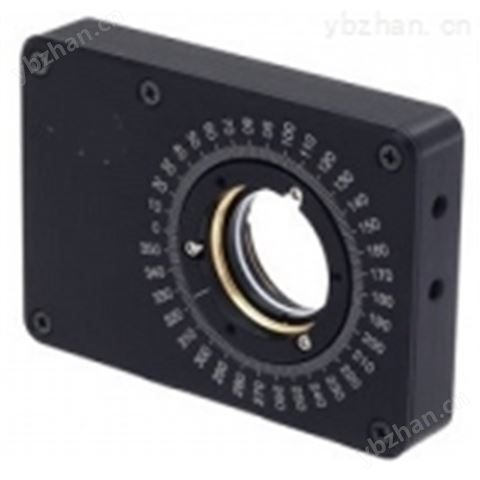

這款電動偏振旋轉架是專業為偏振片旋轉定位而設計的高精度電控偏振器旋轉架和偏振片旋轉器,廣泛用于旋轉波片,旋轉偏振片以及偏振棱鏡旋轉定位。
電動偏振旋轉架具有良好的旋轉精度和旋轉重復精度以及旋轉穩定性,適合旋轉直徑1英寸(25.4mm)和0.5英寸(12.7mm)的偏振光學元件,提供平滑、高精度、高重復性和高穩定性的360°持續旋轉定位。

電動偏振旋轉架采用超薄剖面設計,非常方便各種偏振光學元件安裝植入,也適合集成到其它光學機械系統中,特別是高密度光路系統中。
電動偏振旋轉架相對于底座具有較低的光軸高度,可以在旋轉架上安裝額外的底板用于30mm和60mm的籠式光路系統。標準裝置包裝里還有兩個氟塑料環和兩固定環,用于固定直徑1英寸（25.4mm）的光學元件。
電動偏振旋轉架的側面有M4安裝孔方便安裝固定,可以固定在光學接桿上,也可與角支架連接,使用光學安裝底板3BP8MPR16-1后該旋轉架可在水平位置使用。
電動偏振旋轉架可配備各種適配器,滿足16×16mm棱鏡安裝旋轉需要,也可以配備安裝0.5英寸光學元件的適配器,或是帶有M3孔旋轉平臺。
電動偏振片旋轉架規格
旋轉范圍 360°
適合元件尺寸直徑1英寸（25.4mm）
可另購適配器直徑0.5英寸（12.7mm）
棱鏡安裝適配器 10×10mm
12×12mm
14×14mm
16×16mm
整步分辨率 0.75 弧分（80步= 1°）
1/256步分辨率 0.17弧秒（理論值）
起始位置精度＜1 弧分
偏心度 10μm
速度 4轉/分鐘
限位開關霍爾傳感器（1pcs.）
開關極性按下-關閉（Pushed is closed）
齒輪傳動減速比 1：90
負載能力
垂直 1kg
水平 0.4kg
步進電機型號 F10/16-3
控制器推薦 8SMC5-USB
推薦電源 12V, PS12-1.5-4
連接接口 HDB15(M)
電纜長度 1.2 m
材質鋁
處理工藝黑色陽極氧化
環境壓力 1個標準大氣壓，按要求可提供10^-3Torr版本
底板 3BP8MPR16，3BP8MPR16-1
角支架 2AB8MPR16
尺寸 85x60x16
重量 0.25kg
