承試變頻串聯諧振試驗成套裝置在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。
承試變頻串聯諧振試驗成套裝置
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 產品穩定可靠，質保三年(主機保用十年)，終身維護;
* 設備自帶微型打印機，可及時打印保存試驗數據;
求:有監測峰值/√2功能，可實時監測試驗波形;
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 設備自帶微型打印機，可及時打印保存試驗數據;
* 按標準抗振和防塵設計，耐長途運輸和嚴酷使用環境;
* 一鍵鼠標式旋鈕"傻瓜式"操作，大屏幕液晶顯示;
* *軟件校準功能，方便用戶校準表計，確保高電壓值準確度
* 設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;
承試變頻串聯諧振試驗成套裝置
在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、6kV-500kV變壓器的工頻耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、發電機的交流耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

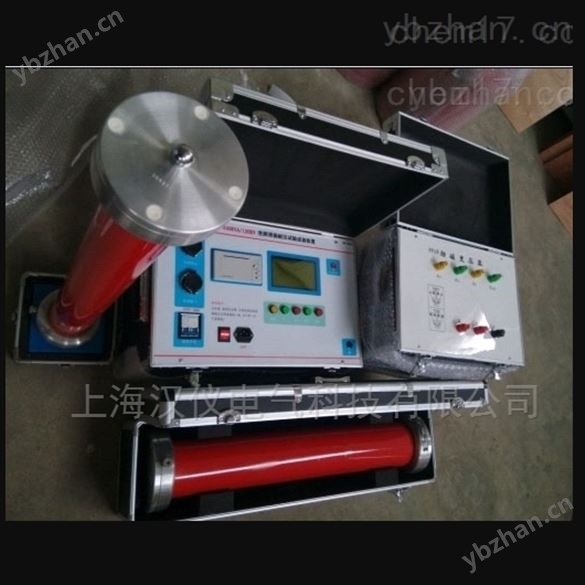

該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
