遼寧省承試電力設備變壓器繞組變形測試儀儀用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。
遼寧省承試電力設備變壓器繞組變形測試儀
DL-HWBR繞組變形測試儀用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。按電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。
遼寧省承試電力設備變壓器繞組變形測試儀

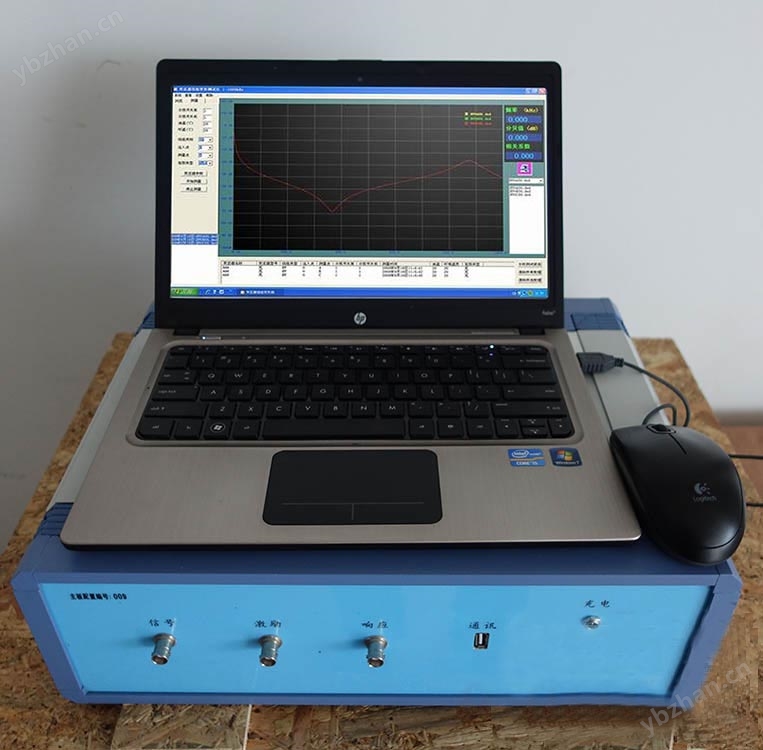

DL-HWBR由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB與筆記本電腦連接，也可以通過有線或者無線以太網進行連接。
? 技術特點
☆ 在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、
拆裝的情況下就完成所有測試。
☆ 采集控制采用高速、高集成化微處理器。
☆ PC機與儀器之間USB通信接口。
☆ 硬件機芯采用DDS數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
☆ 高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出
變化)。
☆ 信號輸出幅度可以軟件調節，zui大幅度峰值±10V。
☆ 計算機將檢測結果生成電子文檔(WORD)
☆ 選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上。
☆ 成品電路板,表面有特殊處理，具有抗水和有害氣體污染。
☆ 筆記本電腦和測量儀器采用隔離電源供電，排除外界干擾。
☆ 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式
☆ 幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
☆ 檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為:①*性很好②*性較好③*性較差④*性很差,縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為:①正常繞組②輕度變形③中度變形④嚴重變形。
☆ *電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
