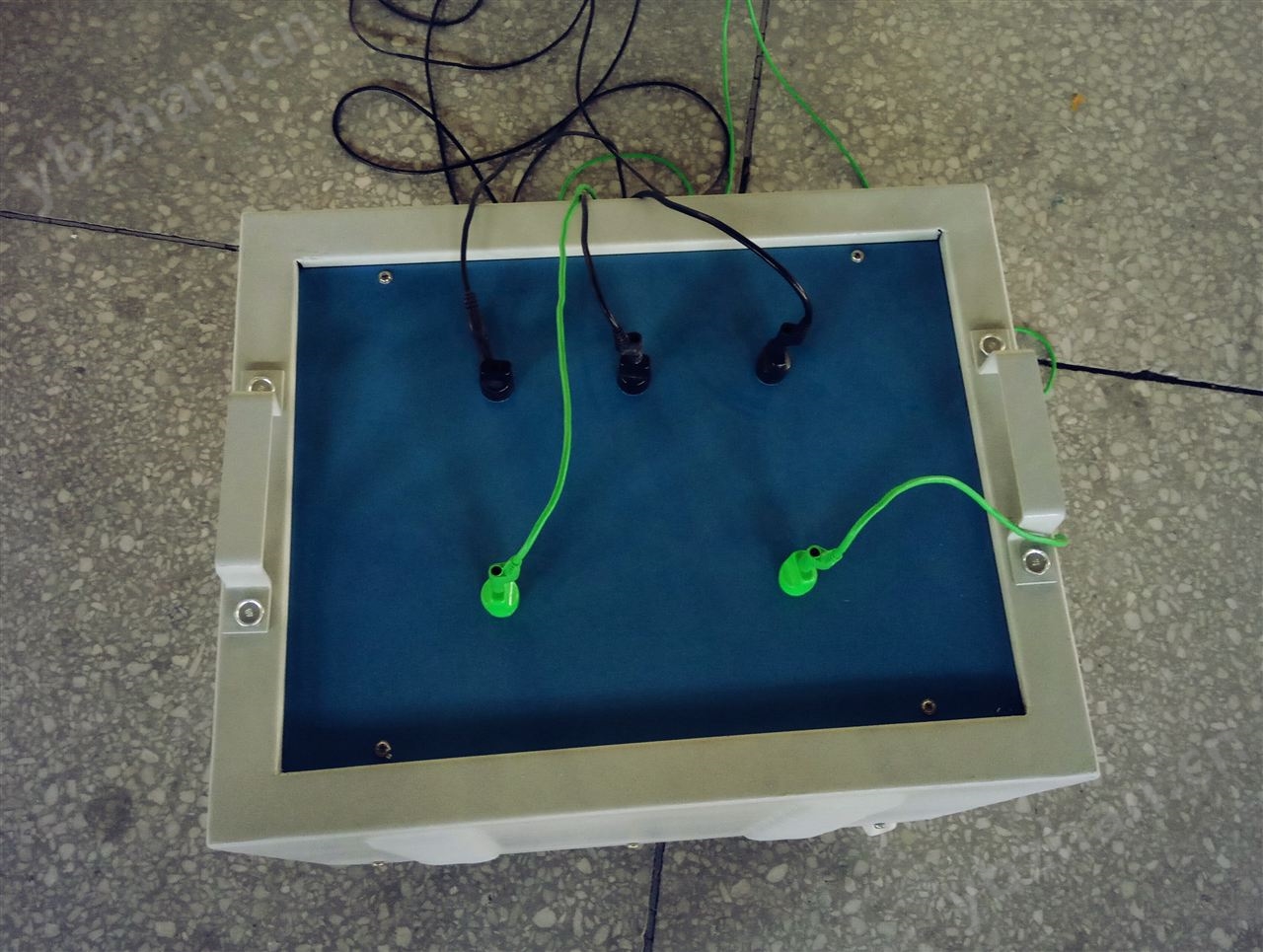

吉林省承試電力設備感應耐壓試驗裝置
該耐壓試驗裝置是根據國標GB1094.3-85《電力變壓器第三部分 絕緣水平和絕緣試驗》及GB6495-86《干式電力變壓器》規定的試驗方式、試驗電路組成的;由發電機組提供倍頻交流電源，經過倍頻發電機電源隔離濾波器濾除電源線路高頻干擾信號和發電機組諧波信號后，施加在變壓器的低壓端，高壓端感應出試驗高電壓，進行局放試驗。
◆本控制柜只有在調壓器零位啟動時才能啟動中頻電源的功能，保證中頻電源從低電位輸出。
◆電機由Y-△啟動完畢后，中頻指示燈亮起，才能啟動中頻電源，確保電機全壓啟動。
◆電機具有熱繼電器保護，電機過熱時，切斷主回路，調壓器自動返回零位。
◆勵磁電源電流與中頻輸出電源超負荷，過流繼電器動作，切斷主回路，調壓器自動返回零位。
◆額定容量: 30KW
◆輸入電壓:三相四線制 AC380V ±10%
◆輸入電流: 75A
◆輸入頻率: 50Hz ±2Hz
◆功率因數:cosø0.8
發電機技術參數:
◆額定容量: 40KVA
◆功率因數:cosø0.5
◆輸出容量:20KW
◆輸出電壓:40~800V AC
◆輸出電流:25A
◆輸出頻率:150Hz ±2Hz
◆勵磁方式:直流勵磁調節
◆環境溫度:-150C –45 0C
◆相對濕度:≤85%RH
◆海拔高度: ≤2500米
吉林省承試電力設備感應耐壓試驗裝置
產品別稱三倍頻發生器、三倍頻感應電壓發生器、三倍頻電源發生器、三倍頻試驗變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀、電壓互感器倍頻交流耐壓試驗儀.
廣泛用于對電壓互感器作倍頻感應耐壓試驗；
對電力變壓器進行分相的倍頻感應耐壓試驗；
對其它感應線圈式的電氣產品作倍頻感應耐壓試驗
輸入電壓：三相380V 50HZ
輸出電壓：單相0~300V/0~500V(連續可調) 頻率:150HZ
輸出容量：5KVA及以上 諧波失真：＜5%-8%
空載運行時間：≤5分鐘
額定電壓下的被試品持續時間：40秒
