<ul id="qqie6"></ul> 江蘇奧科儀表有限公司
| 產地 | 進口 | 加工定制 | 是 |
|---|
咨詢天然氣流量計-選型，我公司專業生產燃氣流量計，渦街流量計，旋緊漩渦流量計，氣體渦輪流量計，氣體羅茨流量計，用戶根據實際情況來進行合理選型，公司技術會*安裝測量精度高的流量表提供用戶使用，公司以質量為重中之重，熱情售后來進行誠信合作！
天然氣流量計-江蘇奧科儀表有限公司
關鍵詞；天然氣旋進旋渦流量計-天然氣氣體渦輪流量計-天然氣氣體羅茨流量計-燃氣渦街流量表-燃氣計量表
只有專注才能做強，只有做強才能做大，走自主品牌發展之路，堅持“為客戶提供高標準，高質量，高性價比的儀器儀表產品和服務，公司在市場上發揚，人無我有，人有我優，人優我特，的創新基礎。將不斷加強和完善企業文化的建設，為創建一個自強，包容，創新有責任感的儀器儀表企業而奮斗！
公司技術為你**款天然氣流量計渦街流量計；
蒸汽流量計（渦街流量計）可以測量各種飽和蒸汽、高溫蒸汽、高壓蒸汽，是針對蒸汽測量工作而研發的新一代產品。工業管道中蒸汽流體的流量測量，具有壓力損失小、量程范圍大、測量精度高，在測量時不受流體密度、壓力、溫度、粘度等參數的影響。解決了傳感器不能高溫測量，以及日常維護不方便等問題。采用壓電應力式傳感器,性能穩定，可靠性高，可在-20℃～+300℃的工作溫度范圍內工作。可以同時輸出模擬標準信號、脈沖信號、通訊接口，方便與計算機數字系統配套使用。
蒸汽流量計特點：
◆可測量蒸汽、氣體、液體的體積流量和質量流量。
◆可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
◆采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
◆壓力損失小，量程范圍寬，范圍度達10－40倍。
◆無機械運動部件，*穩定，結構簡單便于安裝和維護。
◆可測介質溫度達+350℃（+450℃）。
天然氣渦街流量計參數：
測量精度：液體1.0級、氣體1.5級（標準流量范圍內）
重復性：0.2%、0.3%；
公稱通徑：DN50mm-DN500mm
流量范圍度：擴展流量范圍：液體20:1、氣體15:1，標準流量范圍：液體10:1、氣體8:1
工作壓力：1.6MPa、2.5MPa、4.0MPa、6.0MPa
介質溫度：-200-+400℃
壓力損失：阻力系數Cd≤2.4
供電電源：12~24V DC
輸出信號：電壓脈沖：低電平≤1V 高電平≥6V,4~20mA DC
防護等級：IP65，可選IP68
天然氣流量計選型表：
代碼 | 說 明 |
| |
碼 | 安裝方式 |
G | 滿管式 |
C | 插入式 |
1 | 法蘭卡裝式（只可滿管式） |
2 | 法蘭連接式（溫壓補償式渦街必選，只可滿管式 |
3 | 表體斷流拆裝式（只可插入式） |
4 | 表體不斷流拆裝式（只可插入式） |
代碼 | 測量介質 |
1 | 氣體、液體、蒸汽通用（只限智能顯示型） |
2 | 液體 |
3 | 氣體 |
4 | 飽和蒸汽、過熱蒸汽 |
代碼 | 輸出方式 |
0 | 無輸出 |
1 | 電壓脈沖輸出 |
6 | 兩線制4～20mA輸出 |
代碼 | 介質溫度 |
0 | 測量介質溫度-40℃~+150℃ |
1 | 測量0介質溫度-40℃~+280℃（C型250℃） |
2 | 測量介質溫度-40℃~+350℃（C型不可選） |
3 | 測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型） |
代碼 | 補償形式 |
0 | 現場無顯示（無補償功能） |
1 | 現場顯示 |
代碼 | 精度等級 |
0 | 1.0級（C型需協議供貨） |
1 | 0.5級（僅G型） |
2 | 0.2級（僅G型，需協議供貨） |
3 | 2.5級 |
4 | 1.5級（C型需協議供貨） |
5 | 低流速式（表體內直接縮徑，1.5級） |
代碼 | 通訊方式 |
0 | 無通訊 |
2 | RS232通訊（限智能放大式） |
4 | RS485通訊（限智能放大式） |
代碼 | 供電方式 |
0 | 12VDC供電 |
1 | 24VDC供電 |
2 | 3.6V鋰電池供電（限液晶無輸出型） |
3 | 3.6V鋰電池、24VDC供電同時供（限液晶有輸出型） |
儀表管道安裝要求：
1．渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖
向左轉|向右轉
注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
渦街流量計的安裝步驟：
1．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。
2．將連接上法蘭的整套流量計放入開好口的管道中。
3．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。
4．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。

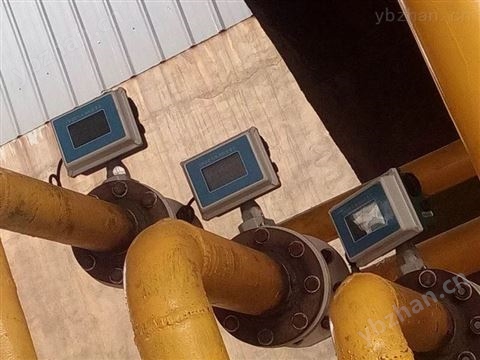

流量計在水平管道上的安裝：
測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。
測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。
技術魏經理向你*氣體渦輪流量計

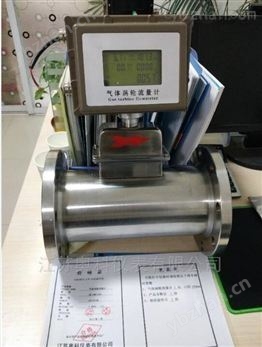

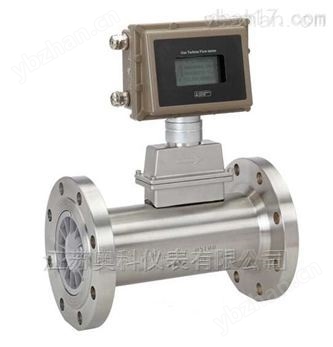

智能顯示型天然氣流量計（氣體渦輪流量計）（24v供電，4-20ma輸出）綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
智能顯示型天然氣流量計特點：
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65
產品技術參數
執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
儀表口徑（mm)及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
精度等級 | ±1.5%R（±1%R需特制）* |
量程比 | 1:10；1:20；1:30 |
儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或優質鋁合金轉換器：鑄鋁 |
使用條件 | 介質溫度：-20℃～+80℃ |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
整機耗能 | 外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。 |
信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 | RS485通訊 |
實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
信號接線口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
防護等級 | IP65 |
儀表選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能穩定，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表：表3
型號 | 說明 | ||||
LWQ— | □ | —□ | /□ | /□ | |
類型 | B |
|
|
| 智能一體化型氣體渦輪流量計 |
C | 智能一體化遠傳型氣體渦輪流量計 | ||||
儀表口徑 | 25A/B/C | 25mm | |||
40A/B | 40 mm | ||||
50A/B | 50 mm | ||||
80 | 80 mm | ||||
100 | 100 mm | ||||
150 | 150 mm | ||||
200 | 200 mm | ||||
250 | 250 mm | ||||
300 | 300 mm | ||||
傳感器材質 | N | 基本材質，優質鋁合金。（耐壓：1.0MPa） | |||
S | 不銹鋼材質。（高壓防腐型） | ||||
特殊結構 | A | 氧氣結構（脫油脫脂處理） | |||
B | 壓縮空氣結構（高流速設計） | ||||
例：選用一臺不銹鋼材質，現場顯示并輸出4-20mA信號的氣體渦輪流量計來測量氧氣，用戶測量范圍為10-35m3/h,型號為： LS-LWQ－C－40A/S/A。
【咨詢天然氣流量計-選型】【咨詢天然氣流量計-選型】
