EE36 系列用于測量油中水分的變送器
EE36變送器系列是特別為測量油中的水分而設計的。EE36對在線監測潤滑油或絕緣油中的水分是一種理想的選擇。這種監測對于整套設備和機械裝置的長期效能和適應性維護是非常重要的。例如，水分會顯著地影響電和變至器的絕緣性能。因此不間斷監測它的水分就極其重要。
油中的濕度測量
與在空氣中的濕度類似，一種油其中的水分可以用PPM的優良數值，或者用aw相對數值加以描述：-ppm（水的數量/油的數量之比）；
-aw（實際水的成分看作是飽和了的油中含水量的百分數）
相應的aw=0對應著油中不含水分，而aw=1描述了油中水分已經充分飽和。用EE36變送器系列測理aw是基于E+E公司容性傳感元件系列HC，它有杰出的長期穩定性和良好的抗污染性能。
產品所具備的各種模式
所要測試的物理量是水的活力度aw和溫度T，用這些數值EE36還能計算礦物性變壓器油中水的含量（ppm），而計算非礦物質變壓器油和潤滑油中的水分則由下載這種油的特定參數來完成。所測量的和計算的數值可以表示成兩種量程和組合配置都可自由選取的模擬輸出信號，除此之外還有一個可選的繼電器輸出能用以報警和過程控制。
安裝
傳感探頭是為在線監測設計的，它可以直接放置在所測的，并加壓到10bar的油之中，除了傳感探頭直接安裝之外，有一種球閥裝置它可以實現探險頭的安裝和移位卻無需中斷運行處理過程。
很容易對EE36作校準和調整
用戶很容易重新校準或調整變送器，它既可應用印刷板上兩個按鈕實現簡單的操作步驟或者使用組合配置軟件來完成。
軟件工具
這套組合配置軟件已包括在供貨范圍之內，它允許方便而快捷地實現模擬信號輸出的組合，以及報警和控制門限的設定組合，組合配置軟件還有更多的性能它包括輸出的調整和校準，以及像更換傳感元件或者更換整個傳感探頭這一類維護性操作。
EE36的特點
*加壓達到10bar 情況下測量aw和T
*對于礦物性變壓器油按ppm單位計算水分
*兩個量程自由可選和組合配置也可不同的模擬信號輸出
*探頭的電纜長度可長達10m
*aw和T的輸出很容易在現場調整和校淮
*對于運行和傳感探頭的狀態有LED顯示
*儀器用臺式機（PC）通過RS232接口達到由用戶選取不同的組合配置
*提供組合配置軟件
*可以顯示aw，T和用MIN/MAX函數表示的水的含量
*兩種可自由組合的繼電器輸出。
*可以更換傳感探頭
*配有供電源和信號輸出連接的插頭接插件。
**標志的四項性能由選件支持
外殼尺寸（mm）：
溫度T在-40…180℃耐壓可達10bar的遠置探頭
探頭材料：不銹鋼

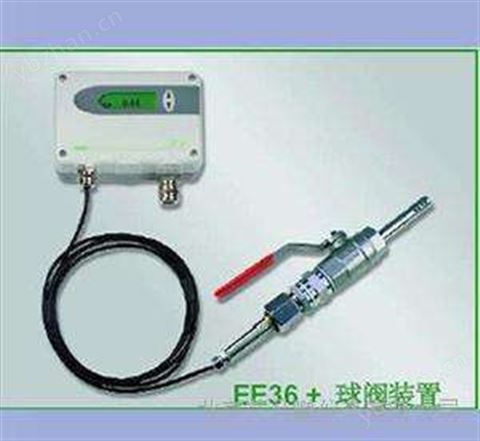

球閥安裝裝置
（可耐壓至10bar）
連接方案
標準型 選件扦頭C03 選件扦頭C07
變送器
包括報警輸出的變送器 供電電源+模擬輸出 供電電源+模擬輸出
連接方框圖
用于組合配置的串行連接
模撥輸出信號
供電電源
端子的給合形式-報警輸出
技術參數（一）
| 測量指標 | |
| 相對濕度 | |
| 水活力傳感器 | HC1000-400 |
| 測量范圍 | 0…1aw |
| 精度（包括在空氣中的延遲和非線性） | |
| -依照認證標準的特定校準 | ±0.01aw(0…0.9aw) ±0.02aw(0…1aw) |
| -標準校準 | ±0.02aw(0…0.9aw) ±0.03aw(0…1aw) |
| 電子電路的溫度影響 | 典型值±（0.00002+0.000002×aw）×T=T-20℃ |
| 傳感探頭的溫度影響 | |
| 傳感探頭的溫度影響 | 在不流動的油中典型值為10分鐘 |
| 在20℃條件下配不銹鋼過濾器的 | |
| 響應時間/t90 | Pt1000(參差為A 級 DINEN60751) |
| 溫度 | -40…180℃（-40…356°F） |
| 溫度傳感元件 | |
| 配傳感探頭的工作范圍 | |
| 精度（典型值） | |
| | |
| | |
| | |
| | |
| 電子電路的溫度影響 | 典型值±0.005℃/℃ |
| 輸出 | |
| 兩種自由可選和量程可變的模擬輸出 | 0…5V 0…10V -1mA＜IL＜1mA |
| | 4…20mA 0… 20mA RL＜500 |
| 測量可調范圍 | |
| | 起始值 終值 單位 |
| 水活力度 | Aw 0 1 |
| 溫度 | T -40 180 ℃ |
| 水含量 | X 0 1000 ppm |
| 1）參見濕度傳感元件的工作范圍2）用軟件很容易改變3）在0…100℃范圍內ppm輸出有效 |
技術參數（二）
| 總體指標 | |
| 供電電壓 | SELV8…48VDC |
| | SELV12…35VAC |
| 電流損耗-2X電壓輸出 | 用24VDC/AC 典型值40mA |
| -2X電流輸出 | 典型值80Ma |
| 傳感探頭承壓范圍 | 0.01…10bar |
| 所用軟件對系統要求 | WINDOWS98或更新版本串行接口 |
| 用調組合的串行接口 | RS232C |
| 外殼/防護等級 | 聚碳酸酯/IP65 |
| 電纜密封套 | M16×1.5 |
| 電氣連接端子 | 螺紋接頭*大值達1.5mm2 |
| 傳感器保護 | 不銹鋼過濾器 |
| 電子電路的工作溫度范圍 | -40…+60℃ |
| 配顯示器外殼工作和存儲溫度范圍 | -40…+60℃ |
| 電磁兼容性的根據 | EN61000-6-2 EN61010-1 |
| | EN50081-1 |
| 選件技術參數 | |
| 顯示器 | LCD液晶）圖形顯示[128×32象素點（pixels）]為了選擇參 |
| | 數和MIN/MAX功能配集成的按鈕 |
| 報警輸出 | 2×1開關轉換觸點：250AC/6A和28VDC/6A |
| | 用組合軟件可以調整門限值和 后值 |
| 可轉換的參數（自由可選） | Aw水的活力度 |
| | T溫度 |
| | X水的含量 |
| 無數據輸出 | |
訂貨指南
| 硬件組合配置 電纜長度 | 1m 2m 5m 10m | （01） （02） （05） （10） | 01 02 05 10 |
| 探頭長度 | 100m 200m | (3) （5） | 3 5 |
| 耐壓饋通件 | 1/2外螺紋腦 1/2NDT螺紋 | （HA03） （HA07） | HA03 HA07 |
| 顯示 | 無顯示 配顯示 | | D06 |
| 報警輸出 | 無繼電器 配繼電器 | | SW |
| 插頭 | 電纜螺紋 1個扦頭用于電源和信號輸出 2個插頭 | | C03 C09 |
| 傳感元件 | 固定的 可以插接的 | | |
| 軟件組合配置 輸出信號的物理參數 | 溫度 水活性度 礦物變壓器油水分 潤滑油和非礦物變壓器油的水分 | | |
| 輸出信號類型 | | | |
| 溫度單位 | | | |
| 輸出℃或°F的量程 | | | |
| Ppm范圍 | | | |
| | | | |
| | | | |
1）更換用產件必須輸入油的特色參數
輔 助 件（進一步信息參見輔助件參數卡片）
不銹鋼過濾器 校準用套件
顯示 接口電纜
更換用的探頭 球閥裝置
濕度傳感元件 用于安裝在安裝橫條上的支架
訂貨實例
測量水活性度/溫度變送器EE36系列
電纜長度：5m 輸出：太物性變壓器油
探頭長度：200mm 輸出2
密封饋通件：1/2外螺紋 輸出信號0-10V
顯示：無顯示 溫度單位：℃
報警輸出：配 電器 T-輸出量程
插頭：用于電源/輸出和RS2322個插頭 水含量0~100ppm
傳感探頭：可互換
