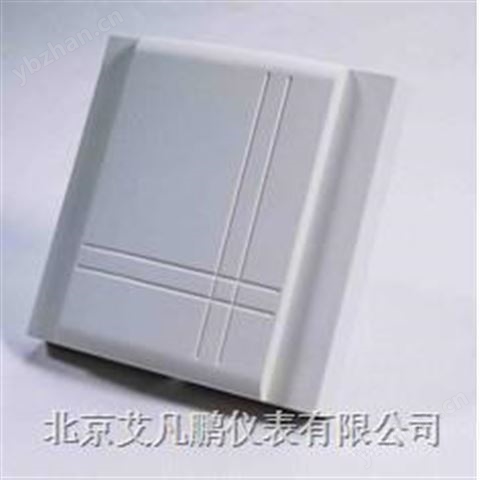

SRC-T1
室內溫度變送器
特點
· 室內溫度測量
· *大值,*小值記憶功能
· 0…10V, 0…20mA or 2…10V, 4…20mA 通過跳線改變
· 輸出信號范圍可以通過軟件修改
· 平均信號輸出可以選擇
· 可選擇外接LCD顯示 (OPC-S) 或(OPA-S)
應用
- 室內溫度測量,通風系統環境溫度測量.
- 可記錄測量溫度的*高和*低值.
- 監測臨界點溫度
溫度變送器
此系列溫度變送器采用NTC感溫敏感元件. 變送器電路的微處理器每秒對溫度采樣一次.他采集出數秒的信號后去除*高和*低的值平均輸出信號來保證外部干擾對變送器*小的影響.標準的溫度范圍 -40…60°C (-40…140°F)和10 秒濾波參數.信號范圍和濾波參數的時間可以通過軟件調整.
標準的信號范圍和類型可以通過跳線來進行選擇,如非標準的信號范圍和輸出值必須通過軟件參數和設定(OPA-S or OPC-S). 標準信號范圍 0-10VDC, 2-10VDC, 4-20mA 和 0-20mA.
型號分類
| 型號名稱 | 型號代碼 | 描述/選項 |
| SRC-T1 | 40-30 0058 | 溫度變送器 |
| SRC-T1-W0 | 40-30 0058-0 | 0 | 溫度范圍: -40…60°C (-40…140°F) (默認) |
| SRC-T1-W1 | 40-30 0058-1 | 1 | 溫度范圍: -35...35°C (-31…95°F) |
| SRC-T1-W2 | 40-30 0058-2 | 2 | 溫度范圍: 0…50°C (32…122°F) |
| SRC-T1-W3 | 40-30 0058-3 | 3 | 溫度范圍: 特別調整 |
附件
| 型號名稱 | 型號代碼 | 描述/選項 |
| OPC-S | 40-50 0029 | 罩殼顯示 |
| OPA-S | 40-50 0006 | 外接顯示 |
| AMC-1 | 20-10 0035 | 連接線纜 ? 4 – 8 mm (AWG 6 – 1) |
| AMC-2 | 20-10 0067 | 線纜連接頭 NPT 1/2 |
技術規范
| 電源 | 工作電壓 | 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% |
| | 功耗 | Max 2 VA |
| 連接 | 接線端子 | 0.34…2.5 mm2 (AWG 24…12) |
| 敏感元件 | 精度: -40…0°C (-40…32°F):
0…50°C (32…122°F):
50…70°C (122…158°F): | 0.5 K
0.2 K
0.5 K |
| 信號輸出 | 輸出信號
分辨率
*大負載 | DC 0-10V 或 0…20mA
10 Bit, 9.7 mV, 0.019.5 mA
20 mA, 500V |
| 環境 | 運行環境
溫度
濕度 | To IEC 721-3-3
0…70°C (32…158°F)
<95% R.H. 不結露 |
| | 運輸 & 儲藏
溫度
濕度 | To IEC 721-3-2 and IEC 721-3-1
-40…80°C (-40…176°F)
<95% R.H. 不結露 |
| 標準 | EMC Standard 89/336/EEC
EMEI Standard 73/23/EEC |
EN 61 000-6-1/ EN 61 000-6-3
|
| 產品規格
家用電氣自動控制和類似用途電氣
溫度相關控制的特殊要求 |
EN 60 730 –1
EN 60 730 – 2 - 9
|
| 防護等級 | IP30 to EN 60 529 |
| 安全等級 | III (IEC 60536) |
| 材料 | 外殼
安裝板 | ABS 防火塑料 鍍鋅板 |
| 其他 | 尺寸 (H x W x D) | 21 x 88 x 88 mm (0.8 x 3.5 x 3.5 in) |
| | 重量 (含包裝) | 105 g (3.7 oz) |
