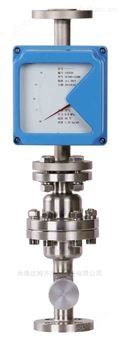

DMC10型
概述
DMC系列吹掃裝置，是由本公司生產的金屬管浮子流量計和恒流控制閥組成的，在系統中實現恒流量輸出設定、控制和指示；可廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。
特點
基本單元為單路，可選多路組合型式
●/4〞NPT、卡套、螺紋、法蘭等多種連接形式
耐高溫流體介質，可達200℃
內襯PTFE防腐結構，可用于較強的腐蝕性介質
根據流量范圍不同分為DMCC10型和DMC20型
技術參數
儀表型號： DMC10
測量范圍： 水（20℃） 25―4000L/h
空氣（0.1013Mpa,20℃） 0.7―80Nm3/h
量程比： 10：1
精度等級： 標準1.5級，特殊1級
流量刻度劃分： 實際流量刻度
壓力損失： 2.1～4.5kPa
可控壓力范圍： 0.02-0.5MPa
壓差： 0.02-0.045MPa
大壓力： 標準： 6.4MPa
特殊： 15MPa 可根據要求制造
介質溫度： 標準： -80～+150℃
特殊： 200℃根據需要
環境溫度： -25～+65℃
接觸介質材質： 304，316，316L和PTFE密封墊
外殼： 鑄鋁，環氧樹脂噴涂
連接
標準螺紋： 1/2”-1”NPT，1/2”-1”G
標準卡套： Φ12mm，其它可根據要求制造
標準法蘭： HG20594-97 DN15、DN25可根據要求制造
儀表型號： DMC20
測量范圍： 水（20℃） 3―100L/h
空氣（0.1013Mpa,20℃） 50―3400NL/h
量程比： 10：1
精度等級： 標準4級，特殊2.5級
流量刻度劃分： 實際流量刻度
壓力損失： 1.2～3.5kPa
可控壓力范圍： 0.02-0.5MPa
壓差： 0.02-0.045MPa
大壓力： 標準： 6.4MPa
特殊： 15MPa 可根據要求制造
介質溫度： 標準： -80～+150℃
特殊： 200℃根據需要
環境溫度： -25～+65℃
接觸介質材質： 316L和PTFE密封墊
外殼： 鑄鋁，環氧樹脂噴涂
連接
標準螺紋： 1/4”NPT，1/2”NPT
標準卡套： Φ6，Φ8，Φ10mm，其它可根據要求制造
標準法蘭： HG20594-97 DN15、DN25可根據要求制造
