 電磁能量計，電磁式能量計 積算儀主要用于熱交換環路中，測量以冷熱水為載體在熱交換環路上吸收或者釋放的能量，可廣泛應用于建筑集中供熱采暖、*空調、冷熱聯供等熱量積算的過程控制系統中。

電磁能量計電磁式熱能表使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。其測量范圍廣，而且測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。 可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。

　（1）、電磁式熱能表轉換器技術參數：
　　電源：220V AC(110VAC ～ 245VAC)、24VDC
　　功耗：≤20W （配套功耗）
　　精準度等級：1級或2級（配套精度）
　　防護等級：IP65
　　環境溫度：A類
　　溫度分辨率：0.01℃
　　可選溫度測量范圍：-30℃ ～ 180℃
　　溫差測量范圍：1℃ ～ 90℃
　　流量大讀數（m3）：9999999999（十位）
　　熱量大讀數（Mwh）：9999999999（十位）
　　熱量單位：kJ、MJ、GJ、kwh、Mwh可選
　　模擬輸出：4 ～ 20mA DC / 600 負載電阻（可在熱量和流量參數間切換）
　　脈沖輸出：度頻率5000Hz、脈寬0.1ms ～ 999.9ms（可在熱量和流量參數間切換）
　　通訊：RS-485（RS-232、M-BUS、HART等可選）
　　（2）、電磁流量傳感器技術參數：
　　公稱通徑：DN50 ～ DN1400mm
　　公稱壓力：0.6MPa ～4MPa
　　襯里材料：耐高溫橡膠、PTFE、PFA、F46
　　電極材料：含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦、鉑/銥合金、鉭
　　結構形式：分體型、一體型
　　介質溫度：-30℃ ～ 180℃

　　連接方式：法蘭式

　　（3）、溫度傳感器技術參數：
　　傳感器類型：PT1000
　　安裝方式：保護套管
　　溫度測量范圍：-50℃ ～ 200℃
　　導線長度：0.6m ～ 15m
   ·測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
　　·測量管內無阻力部件、無壓損、不受惡劣水質影響。
　　·測量流量范圍寬，流速可在1m/s ～ 10m/s范圍內任意設定。
　　·大屏幕液晶背光源全中文顯示方式，在強光和無光情況下均可清晰讀數。
　　·具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電記錄等參數。
　　·采用隨機溫變化的熱焓熱修正法，保證在不同水溫下的精準計量。
　　·具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
　　·具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
　　·電磁能量計具有RS-485（RS-232、M-BUS及HART可選）數字通訊輸出，方便實現遠程通訊。

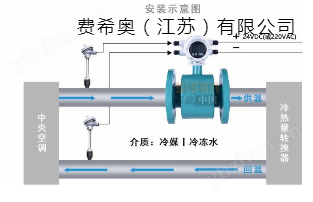

產品安裝

安裝前先沖洗管道防止有石子等雜物在管道內；

熱量表前必須安裝有閥門和過濾器；

安裝時不要用手拿取電器部分，不能拉扯電線，防止扯斷損壞；

安裝必須留有足夠的檢修空間；

安裝時遠離交流電和高頻輻射源少0.5m以上，避開

高溫輻射源，避免陽光直射；

安裝時必須按照管段上水流指示箭頭方向安裝；

表前直管段長度滿足5倍于管徑與表后直管段長度滿足2倍于管徑為，否則有可能會影響熱量表的測量精度；

表可以水平、垂直安裝，但水平安裝時兩換能器應在同一水平面上，防止供暖水定后淤泥沉積于低處換能器影響信號傳輸，垂直安裝時水流方向必須為從下而上；

熱量表安裝時先用手擰緊接管螺母，

安裝完畢后應充分排空管道內空氣后再進行試壓；

如果冬天不供暖必須將管道內的水排干凈，以防結冰凍裂；

熱表使用環境溫度大于55°或管內水溫大于90°時應將積分儀和托板取下安裝在溫度較低的墻面或其他物體上；

不論熱表是安裝在進水還是回水管道上，紅色標簽鉑電阻都安裝在熱表的測溫孔內，藍色標簽鉑電阻都安裝在測溫座內；

一． 安裝注意

有幾種錯誤的安裝方式，請你一定十分注意警惕，一定要正確安裝，否則將損壞超聲波冷熱量計。

l 安裝時請不要用手拿著表頭再使用扳手打緊螺母。因為表頭為塑料件這樣很容易損壞表頭部件，正確的方式是兩邊都用扳手擰緊接管螺母；

l 當表水平安裝時積分儀的方向朝上，如果積分儀方向朝著側面的話就會造成兩側換能器不在一個水平面上，而在高處的那個換能器處可能會聚集空氣造成熱表計量不準或不計量；

l 當熱表垂直安裝時是一定要安裝在水流向上的直管道上，因為水流朝下的管道受地心的引力作用下會造成管道內水無法充滿管段的現象；

l 當空調水能量計,空調能量計,*空調水能量計,空調能量表安裝在“U”型管處時請將熱表安裝在低處，因為管道在高處的地方可能會聚集空氣，造成熱表不計量或計量不準。

當表錢安裝閥門或其他物件時，必須保證表盒此物件之間留有＞5倍于管徑的距離，表后安裝閥門或其他物件時也必須保證表和此物件之間留有2倍于管徑的距離，否則可能會造成冷熱量計計量不正確。

供水企業水流量計量而專門設計的，它具有防水、防腐、防干擾、防雷擊的特點。電磁流量計設計了背光寬屏的中文液晶顯示器，可同時顯示瞬時流量、累積流量，顯示直觀、功能齊全實用、操作使用簡單方便，減少了在使用過程中不當操作。另外我公司設計多電極結構，進一步提高了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護不必要的麻煩。
根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，主要采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬于國內，技術達到了國內水平。在滿足了現場顯示的同時，流量計還配備了4～20mA電流信號輸出，方便提供戶記錄、調節和控制作用，電磁流量計已經廣泛地應用于化工、環保、冶金、醫藥、造紙、排水等工業技術和管理部門。可以用于測量酸、堿、鹽溶液、水煤漿、礦漿、砂漿灰泥、紙漿、樹脂、橡膠乳、合成纖維漿和感光乳膠等各種懸浮物、氣化汽和粘性物質的流量。電磁流量計密封性能好，還可用于自來水和地下水道系統。而且測量過程不與流體接觸，適于制藥、生物化學和食品工業。
二、分體式電磁能量計,一體式電磁流量計,插入式電磁流量計特點：
1.流量計的管道內無可動部件，無阻流部件，測量過程中幾乎沒有附加壓力損失。
2.測量結果與被測介質的流速分布、壓力、溫度、密度、粘度等物理參數影響，適用于各種液體測量。
3.現場可根據用戶的實際需要在線修改使用量程，操作簡單方便。
4.流量計管道采用聚四氟乙烯或橡膠材質襯里，測量電極采用Hc、Hb、316L、Ti等材料，可選不同組合來適應測量不同介質的需要。
5.流量傳感器可選管道式、插入式等多種型號，同時具備一體式和分體式兩種型式。
6.采用高清晰度背光LCD顯示屏，全中文菜單操作，使用方便，操作簡單，易學易懂。
7.采用16位嵌入式微處理器，運算速度快，測量精度高、使用功耗低，可編程頻率低頻矩形波勵磁，提高了測量的穩定性。
8.全數字量的處理，抗*力強，測量數據可靠，流量測量范圍可達150:1
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
10.具有自檢與自論功能。
電磁流量表參數：
儀表精度：管道式0.5級、1.0級；插入式1.5級。
測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
流速范圍：0.2～8m/s
工作壓力：1.6MPa
環境溫度：-40℃～+50℃
介質溫度：聚四氟乙烯襯里≤80℃，橡膠材質襯里≤65℃
防爆標志：ExmibdⅡBT4
外磁干擾：≤400A/m
外殼防護：一體式:IP65
分體式： 傳感器IP68（水下5米，于橡膠襯里）轉換器IP65
輸出信號：4～20mA.DC，負載電阻0～750Ω
通訊輸出：RS485、RS232、CAN總線
電氣接口：M20×1.5內螺紋，φ10電纜孔
電源電壓：90～220V.AC、24±10%V.DC、鋰電池供電。
大功耗：≤10VA
電磁流量表參量程范圍確認：
工業污水使用測量被測介質流速一般以2～4m/s為適宜，特殊情況下，低流速應不小于0.2m/s，應不大于8m/s。若被測介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的長時間磨損。對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

V
