| 材質 |
碳鋼,不銹鋼,銅,襯氟,塑料,鑄鋁合金,鑄鐵,透明丙烯酸,哈氏合金,鈦,瑪瑙,氟包塑,其他 |
產地 |
國產 |
| 加工定制 |
是 |
質保 |
1年 |
機組能量計空調水流量計一種測量導插入式電磁流量計的感應式儀表。AMF型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流

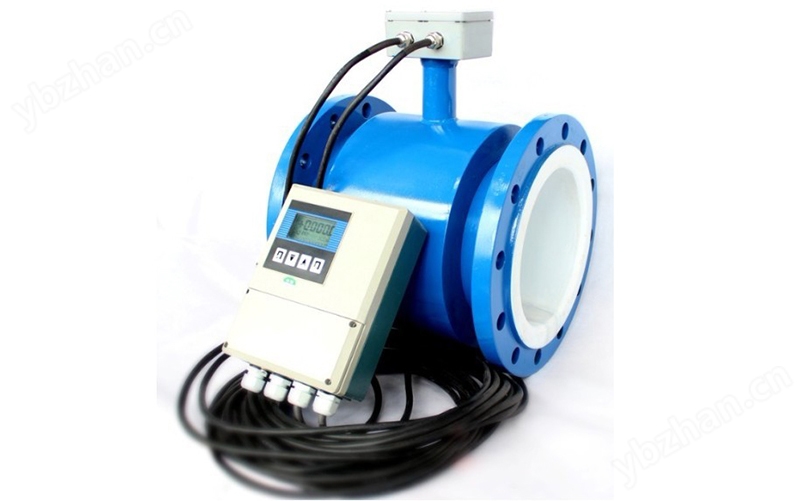

機組能量計空調水流量計
空調水流量計選型表：
功能特點：
1中英文菜單自由切換，寬高清晰度LCD背光顯示
2 片機（MCU）和表面貼裝技術（SMT）
3性能可靠，精度高，功耗低，零點穩定，參數設定方便
4顯示正反向累計流量，瞬時流量，流速，流量百分比等
5雙向測量系統，可測正向流量，反向流量
6報警功能：空管，勵磁，流量上下限
7頻率輸出4-20mA信號，流向輸出，累積量脈沖輸出，RS485輸出
8采用 制造工藝，性能穩定，
9輸出端口，輸入端口均設有安全防雷保護
10自行調節，流量上下限可自行設置
11小信號切除
12采用高效，高穩定度PWM波勵磁恒流源
13阻尼系數可選
14短電后數據*保存
空調水流量計專業設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
16儀表系數即流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高（0.3-0.5%），量程比寬（1：1500）。
17 測量管道內無阻流件，因此沒有附加的壓力損失，具有顯著的節能意義。
技術參數
公稱通徑 (特殊規格可定制) | 管道式四氟襯里：DN10～DN600 |
管道式橡膠襯里：DN40～DN1200 |
流動方向： | 正，反，凈流量 |
量程比： | 150：1 |
重復性誤差： | 測量值的±0.1% |
精度等級： | 管道式：0.5級，1.0級 |
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ |
高溫橡膠襯里：－20～＋90℃ |
聚四氟乙稀襯里：－30～＋100℃ |
高溫型四氟襯里：－20～＋180℃ |
額定工作壓力： (高壓可定制) | DN6－DN80：≤1.6MPa |
DN100－DN250：≤1.0MPa |
DN300－DN1200：≤0.6MPa |
流速范圍： | 0.1－15m/s |
電導率范圍： | 被測流體電導率≥5μs/cm |
電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
4～200mA：0～750 kΩ |
數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電*電流為250mA |
供電電源： | AC220V或DC24V |
要求直管段長度 | 上游≥5DN，下游≥2DN |
連接方式： | 空調水流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
防爆等級： | mdIIBT4 |
防護等級： | IP65，特 可達IP68 |
環境溫度： | －25～＋60℃ |
相對溫度： | 5%～95% |
消耗總功率： | 小于20W |
空調水流量計儀表口徑的確定：
內徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin（m3/h） | 0.05 | 0.1 | 0.3 | 0.4 | 0.8 | 1.2 | 2 | 3 |
Qmax（m3/h） | 3.5 | 8 | 15 | 22 | 35 | 55 | 95 | 150 |
內徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin（m3/h） | 5 | 8 | 12 | 18 | 25 | 35 | 50 | 60 |
Qmax（m3/h） | 220 | 350 | 550 | 800 | 1400 | 2200 | 3200 | 4500 |
內徑 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin（m3/h） | 80 | 120 | 180 | 230 | 300 | 400 | 500 | 600 |
Qmax（m3/h） | 5500 | 7500 | 9000 | 11000 | 13000 | 16600 | 21700 | 27468 |
內徑 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin（m3/h） | 800 | 1000 | 1200 | 1600 | 2100 | 2700 | 3300 | 4000 |
Qmax（m3/h） | 33900 | 41000 | 48800 | 66400 | 86800 | 109000 | 135000 | 164000 |
空調水流量計襯里材料的確定：
內襯材料 | 名稱 | 符號 | 性能 | 工作溫度 | 適用液體 |
橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 | ＜60℃ | 自來水、工業用水、海水 |
聚氨酯橡膠 | PU | *的耐磨性能，耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿等漿液 |
氟塑料 | 聚四氟乙烯 | F4或PTFE | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ＜160℃ | 腐蝕性強的酸堿鹽液體 |
聚全氟乙丙烯譯名：
特氟隆FEP | F46或FEP | 化學性能等同于F4
抗壓、抗拉強度優于4 | ＜120℃ | 腐蝕性的酸堿鹽液體 |
四氟乙烯和乙烯的共聚物 | F40或ETFE | 化學性能等同于F4
抗壓、抗拉強度優于4 | ＜120℃ | 腐蝕性的酸堿鹽液體 |
塑料 | 聚乙烯 | PO | 耐稀酸、堿、鹽的腐蝕 | ＜60℃ | 耐酸堿鹽液體的污水 |
聚苯硫醚 | PPS | 耐稀酸、堿、鹽的腐蝕 | ＜100℃ | 耐酸堿鹽液體的污水 |
空調水流量計電極、接地環材料的確定：
空調水流量計儀表選型
◆量程范圍確認
一般工業用LD智能型空調水流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s 不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
智能型流量計的量程Q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
空調水流量計的維護保養
電磁流量計轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右下方給出相應提示。電磁流量計常見故障的維護與保養主要有以下幾個方面：
1.勵磁報警
出現此現象時，應檢查勵磁接線x和y是否開路，空調水流量計檢查勵磁線圈電阻值是否正常，以此判定轉換器是否有故障。
2.測量的流量不準確
出現此情況時，應檢測流體是否充滿傳感器測量管，信號線連接是否正常，檢查傳感器系數、傳感器零點是否按傳感器標牌或出廠校驗單設置正常。成豐儀表
3.儀表無顯示
出現此故障時，應首先檢查電源是否接通，檢查電源保險絲是否完好，檢查供電電壓是否符合要求，如果上述都正常，應將轉換器送與生產廠家進行維修。
4. 空管報警
出現此問題時，應測量流體是否充滿傳感器測量管，檢查信號連線是否正確。檢查流量傳感器電極是否正常。用導線將轉換器信號輸入端子a、b和c三點短路，此時如果“空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閾值及空管量程設置錯誤。
空調水流量計安裝要求
1）、環境選擇
空調水流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。
2）、位置選擇
流量計安裝位置必須保證管道內始終充滿被測液體。
選擇液體流動脈沖小的地方，應遠離泵和閥門、彎頭等局部阻力件。
測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量，并且橢圓度應較小。
3）、空調水流量計直管段長度
流量計安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D為被測管道通徑）。
4）、空調水流量計流量控制閥門和調節閥門
流量計的流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。
2.6.1 安裝須知
流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行。保證電磁流量計測量精度的必要條件如下：
? 被測液體介質必須具有導電性。
? 被測液體介質必須充滿管道。
? 被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。
? 電磁流量計系統必須良好接地。
? 流量計入口直管段至少5倍DN （測量管道內徑），出口直管段至少2倍DN。
? 在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。
2.6.2安全措施
為保障人身和設備的安全，須遵守以下條款：
? 在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。
? 應由具備一定儀表知識的人員進行儀表的安裝和維修。
? 正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘牌上規 工作壓力。
? 采取一定措施，防止觸電事故。
? 流量計的吊裝設備應符合安全規定。
2.6.3安裝前的檢查
? 檢查法蘭、襯里、殼體和出線套有無損傷。
? 打開盒蓋、檢查接線印刷電路板有無松動或損壞。
? 檢查銘牌中型號編碼與訂貨編碼是否相符。
2.6.4吊裝
流量計應采用正確吊裝方法進行吊裝，吊裝設備的安全載荷及防護措施應符合有關規定。禁止在轉換器箱體（一體式流量計）或接線盒（分離型流量計）處用繩拴接起吊儀
