涵洞注漿泵電磁流量計 返回列表頁

涵洞注漿泵電磁流量計

電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

電磁流量計產品特點

    全數字量處理，抗*力強，測量可靠，精度高、流量測量范圍可達150：1

    超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

    采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

    采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

    管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

    在現場可根據用戶實際需要在線修改量程。

    測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

    高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

    具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

    具有自檢與自論斷功能。

    小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

    內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

    紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

電磁流量計產品細節

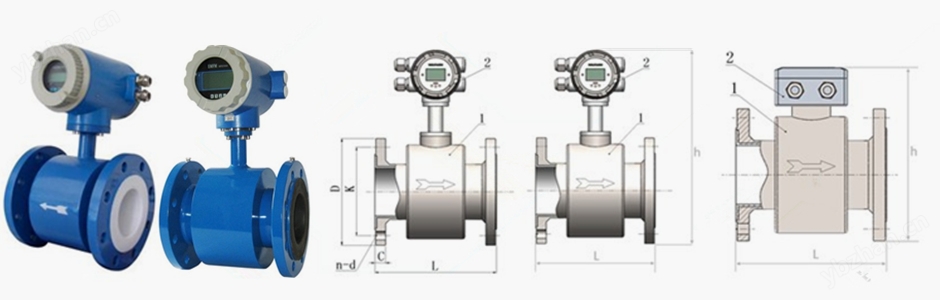

結構圖

 。

智能電磁流量計是采用國內外技研制、開發的*智能流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。

 DLLDE是高精度、高可靠和使用壽命長的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前的，于的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品*的高質量。

DLLDE特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他英文菜單所帶來的不便。另外我們*設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

  智能性能特點:

◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
◆測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
◆由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
◆傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
◆LDE轉換器采用新的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
◆雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。

智能的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：
E=KBVD
式中：K----儀表常數
B----磁感應強度
V----測量管道截面內的平均流速
D----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。

如何正確選型： 儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。
◆收集數據
1.被測流體成份
2.大流量、小流量
3.高工作壓力
4.高溫度、低溫度
◆被測流體必須具備一定的導電性，導電率>5μS/CM
大流量和小流量必須符合下表中的數

◆實際高工作壓力必須小于流量計的額定工作壓力。
◆高工作溫度和低溫度必須符合流量計規定的溫度要求。
◆確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的，若所選擇的的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。
◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。
◆從產品價格考慮，可以選擇較小口徑的，相對減少投資。
◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當地提高流速，3－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

產品---------更加專業,更懂現場

技術參數:

測量原理：HJLDE電磁流量傳感器是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是一般的
金屬而是具有一定電導率的液態流體或液固兩相流體。被測量的導電介質在磁場中作切割磁力線運動時，
導電介質中會產生感應電動勢，感應電動勢由一對電極檢測，該電壓信號VE可用下式表示：

公稱通徑系列DN(mm)
管道式四氟襯里：10，15，20，25，32
40，50，65，80，100
125，150，200，300，350，400，450，500，600
精度等級：
管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃
聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+150℃
額定工作壓力：
管道式：DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
輸出信號及負載電阻：
4-20mADC,0-500Ω
電極材料：
含鉬不銹鋼、鈦(Ti)、鉭(Ta)哈氏合金(HB)、鉑(PT)
防護等級：
潛水型：IP68，其他：IP65
供電電源：
220VAC±10%，50HZ±5%
直管段長度：
管道式：上游≥5DN，下游≥2DN
四、管道選型說明

正確地選用是保證用好的前提條件。選用什么種類的應根據被測流體介質的物理性質和化學性質來決定，使的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。
可測量的流體由的工作原理可知，能選用測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何流體都能選用相應的來測量流量，因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用來測量流量。
傳感器口徑的確定
流量計使用流速好在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑*。

電極、接地環材料的選擇：
選擇電極材料時，要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。

上限流量的選擇

由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。
