智能雷達物位計 返回列表頁

智能雷達物位計

應用：適應各種存儲容器或過程計量環境，液體、漿料、固體

比如：原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒

雷達物位計測量范圍：35米

過 程 連 接：法蘭

過 程 溫 度：-40-150℃

過 程 壓 力：-1.0-40bar

重 復 性：± 3mm

精   度：< 0.1%

頻 率 范 圍：6.3GHz

防爆/防護等級：Exia IIC T6/IP67

信 號 輸 出：4…20mA/HART(兩線)

技術參數：

 基本參數：

                 工作頻率：6.3GHz

                 波束角：24°HCMC-1, JERD802

                                   18°HCMC-3 帶DN150法蘭

                                   14°HCMC-3 帶DN200法蘭

                                   12°HCMC-3 帶DN250法蘭

                  測量范圍：0…35m

                  重復性 ：±3mm

                  分辨率 ：1mm

                  采樣   ：回波采樣55次/s

                  響應速度：>0.2s(根據具體使用情況而定)

                  電流信號：4…20mA

                  精度   ：<0.1%

線材質：        HCMC-1、HCMC-2為PP/PTFE

                            HCMC-3 為316L不銹鋼

通訊接口：        HART通訊協議

過程連接：         HCMC-1 (PP，PTFE天線)：G1-1/2 316L不銹鋼，：

                            HCMC-2(棒式天線)：翻邊法蘭DN50，DN80，DN100，DN150

                            HCMC-3(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源：                電源：24V DC(+/-10%)，波紋電壓：1Vpp

                           耗電量：max22.5mA

環境條件：        溫度：－40℃…＋70℃

                           容器壓力（表壓）－1…40bar

防爆認證：        Exia IIC T6

外殼防護等級：IP67

兩線制接線：    供電和信號輸出共用一根兩芯導線

               電纜入口：2個M20×1.5（電纜直徑5…9mm）

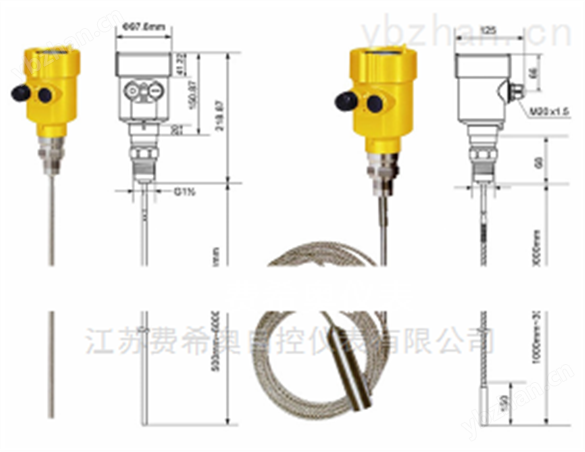

智能雷達物位計
