ZBW系列箱式變電站 配電箱/柜 返回列表頁

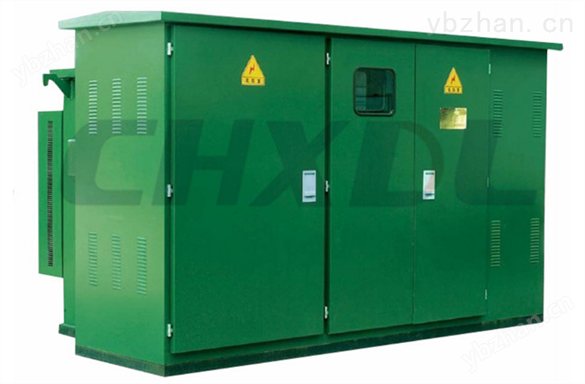

      ZBW系列箱式變電站是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。

 技能要求與規劃規范如下：
    （1）額外電壓：對高壓開關設備和操控設備，按GB/T 11022。對低壓開關設備和操控開關設備，按GB/T 14048.1和GB 7251.1。
    （2）額外絕緣水平：對高壓開關設備和操控設備，按GB/T 11022；對低壓開關設備和操控設備，按GB/T 14048.1和GB 7251.1。低壓開關設備和操控設備的低額外沖擊耐受電壓至少應為GB/T 16935.1—1997的表1中IV類過電壓的給定值。
    （3）額外頻率和相數：按GB/T 11022、GB/T 14048.1和GB 7251.1。
    （4）額外電流和溫升：額外電流按GB/T 11022和GB 7251.1。高壓開關設備和操控開關設備的溫升按GB/T 11022，低壓開關設備和操控設備的溫升，按GB 7251.1。
    （5）額外短時耐受電流：關于高壓開關設備和操控開關設備，按GB/T 11022；對低壓開關設備和操控開關設備，按GB 7251.1；對變壓器按IEC 76-5和GB 6450。
    （6）額外短路持續時間：對高壓開關設備和操控設備，按GB/T 11022；對低壓開關設備和操控設備，按GB 7251.1。
    （7）操動組織和輔佐回路的額外電源電壓：對高壓開關設備和操控開關設備，按GB/T 11022；對低壓開關設備的操控設備，按GB 7251.1。
    （8）操動組織和輔佐回路的額外電源頻率：對高壓開關設備和操控設備，按GB/T 11022；對低壓開關設備的操控設備，按GB 7251.1。
    （9）預裝式變電站的額外大容量：預裝式變電站的額外大容量是規劃變電站時的變壓器的大額外值。
    （10）接地：除按GB/T11022，還應契合以下規則。應提供一條銜接預裝式變電站的每個元件的接地導體。接地導體的電流密度，如用銅導體，當額外短路持續時間為1s時不該超越200A/mm2，當額外短路持續時間為3s時不該超越125A/mm2；但其截面積不該小于30mm2。它的端部應有適宜的接線端子，以便和設備的接地系統銜接。
    （11）輔佐設備：關于預裝式變電站內的低壓設備（例如照明、輔佐電源等），適用時，按GB/T 14821.1或GB7251.1防護等級：避免人員觸及風險部件、并避免外來物體進入和水分浸入設備的維護是必需的。
    （12）主接線規劃與一次設備選型預裝式變電站外殼的防護等級應不低于GB4208中的IP23D更高的防護等級能夠按GB4208予以規則。

環網柜微機綜保裝置特點
適用范圍：主要適用于10KV等用戶工程；
保護單元：線路、主變后備、電動機、電容器、電抗器、備自投、PT、非電量；
產品外觀：100mm以內超薄機身特別要適用于環網柜等柜體，
產品材質：合金外殼，抗電磁干擾測試符合國家標準；
操作回路：不帶防跳、可與各種自帶防跳的開關配合使用；
通訊：自行選配帶、或不帶RS485通訊接口；

ZBW系列箱式變電站使用環境條件：
1、海拔高度：1000m及以下。
2、環境溫度：－25℃～+40℃。
3、風速：不超過35m/s。
4、空氣相對濕度：不超過90%（+25℃）。
5、地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。
6、使用地點：不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。
7、安裝地點無劇烈震動，垂直斜度不大于3度。
