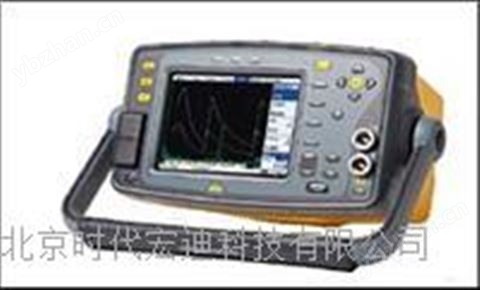

英國Sonatest公司Masterscan系列超聲波探傷儀MASTERSCAN D70&700M擁有堅固的外殼，的性能。Masterscan系列便攜式超探儀的各項性能深受用戶喜愛?，F在，由于公司改進了儀器內部設計，新功能也可以通過升級添加到使設備上，以減少工期并提高工作的靈活性。Masterscan系列超探儀具有良好的近表面分辨率，穿透電壓(450V高性能脈沖發生器--方波和尖波)，擁有的信噪比......
英國Sonatest公司Masterscan系列超聲波探傷儀擁有堅固的外殼，的性能。Masterscan系列便攜式超探儀的各項性能深受用戶喜愛。現在，由于公司改進了儀器內部設計，新功能也可以通過升級添加到使設備上，以減少工期并提高工作的靈活性。
Masterscan系列超探儀具有良好的近表面分辨率，穿透電壓(450V高性能脈沖發生器--方波和尖波)，擁有的信噪比。設備的
典型應用包括焊縫檢測，腐蝕檢測，復合材料檢測，粘接檢測，大鍛件或鑄件檢測，電力(包括EMATS)，以及常規超聲波檢測等。
特點
- 直觀、自定義菜單鍵
- 獨立的DAC/AVG/DGS曲線
- 角度測量模式
- Dryscan功能
- 可隨時升級各軟件功能
- 帶編碼的B掃描
- A掃描波形保持時間可調
- 4GB內存
- USB接口便于連接電腦導入/導出數據
MASTERSCAN D70
MASTERSCAN 700M
技術參數 檢測范圍 0~1mm，*高到 0~20,000 mm(在鋼中，聲速5930m/s) 聲速 256~16,000m/s.連續可調。 探頭延遲 0~999,999μs 掃描延遲 0~20,000mm，在鋼中聲速5930m/s。 增益 0~110dB，調節步進0.1/0.5/1/2/6/14和20dB。 檢測模式 脈沖回波和發射/接收，
單晶和雙晶(一發一收)。 阻尼 50和400Ω阻尼可選。 脈沖發生器 100～450V負尖波和方波脈沖，脈沖寬度30ns~2500ns。脈沖寬度，尖脈沖至2000μs，在負載50R時上升/下降時間<5ns，脈沖寬度可調。 Active Edge TM Active Edge模式可以改善近表面分辨率。 脈沖重復頻率 5Hz~5KHz可調節，外部同步有效。 視頻刷新頻率 60MHz 檢波方式 射頻/全波/正半波/負半波。 頻率范圍 8個可選濾波器
用附加的Dryscan功能調節低頻。 100KHz~500KHz 200KHz~800KHz 0.4MHz~1.6MHz 1.4MHz~3MHz 3MHz~8MHz 7MHz~15MHz MHz~21MHz 1.6MHz~22MHz(寬頻帶) 系統線性 垂直線性=0.5%全屏高度(FSH)， 水平線性=±0.2%全屏寬度(FSW)。 抑制(可選) 80% 線性抑制(基線噪音，不受缺陷幅度的影響)；
50%隱形抑制(增加零點偏移，減少所有回波振幅)
選用此功能時，前面板上的LED指示燈會點亮以警示 測量單位 公制(mm)，英寸(in)，或時間(μs)。 屏幕顯示 TFT彩色半透反射式VGA(640×480)顯示，
顯示屏尺寸：116.16×87.2mm,
A掃描區域象素400×510(常規)，460×620(全屏)，顏色：9種彩色模式可供選擇，背光亮度可調。 閘門監視器 兩個獨立閘門，用于回波監控和厚度測量?？稍谌练秶鷥?，調節閘門起始位置和寬度。閾值由0~99%(FSH)連續可調，每個閘門可以正向觸發或負向觸發，聲/光報警功能。閘門分辨率5ns。 閘門擴展 擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。 AGC 自動增益控制，能自動將閘門1中的信號調到全屏高度的10%~90%，誤差在5%~20%之間。 測量模式 模式1 信號監視器，可以激活閘門報警，但不顯示測量值。 模式2 閘門中**個信號的深度和幅度。 模式3 回波-回波，距離測量。 模式4 聲程的三角顯示法，表面距離(包括X偏移量)，曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。 模式5 閘門至閘門間的距離測量。 模式6 前沿-前沿測量 模式7 聲束角，根據聲程，孔徑以及孔中心深度來計算。 測量顯示 每秒3次實時顯示刷新屏幕波形，大面積測量顯示。 波形平滑選擇 不使用平滑(A掃描在*小和*大值之間顯示)
填充(*小值設置為基準，產生1個固態的A掃描)
平滑(忽略*小值，產生一個輪廓清晰的A掃描) 保持時間 根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。 Auto-cal功能 根據2個參考回波自動校準聲速和探頭零點。 參考波形 顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。 時間設置 可以根據當地時間設定，時間在狀態欄可視，可以長久保存在面板，A掃描數據等。 內存 4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數. 動態峰值記錄 在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。
用于捕獲鎖定動態回波的*大值 注釋 對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。 顯示凍結 鎖定當前屏幕波形，以便于離線分析。 語言 多種語言可選擇，中文、英語、法語、西班牙語、俄羅斯語 探頭插口 LEMO 電源 鋰離子電池組 14.4V，充滿電后通常能使用16小時，*長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。 充電器 110~240VAC，50~60Hz 環境條件 外殼密封達到IP67級 外形尺寸 D70：高172mm×寬238mm×厚70mm
700M：高145mm×寬255mm×厚145mm 重量 D70：1.7kg(含電池)
700M：2.5kg(含電池) 校準標準 EN12668-1:2010(詳細可根據用戶要求)
