電氣接點無線測溫適用于高低壓

概述：

電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

測溫元件：

1）溫度傳感器

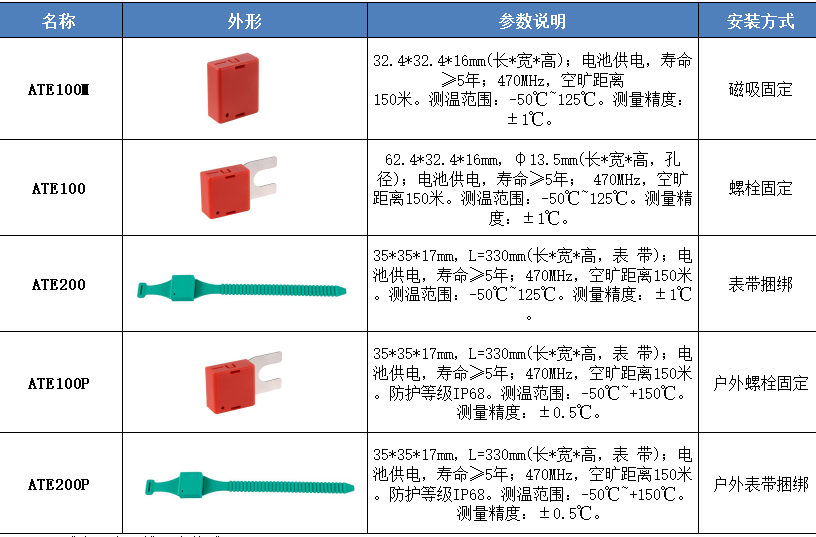

a. 電池供電型無線溫度傳感器安裝于發熱部位，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?款式如下：

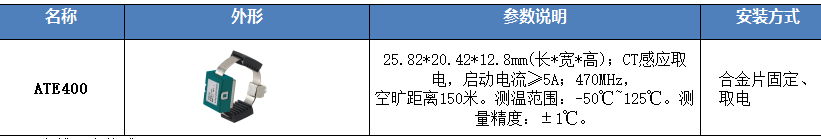

 b. CT 感應取電無線溫度傳感器安裝于斷路器觸頭、母排、電纜搭接點等大電流處，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?款式如下：

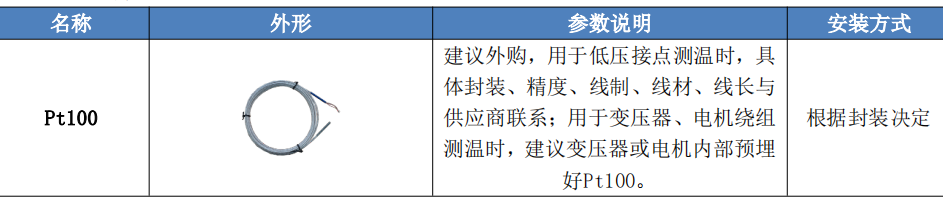

c. 有線溫度傳感器安裝于低壓柜接點或變壓器繞組、電機繞組的測溫，采集溫度量并通過有線方式傳輸?shù)膫鞲衅鳌？钍饺缦拢?/p>

5）配電室集中監測

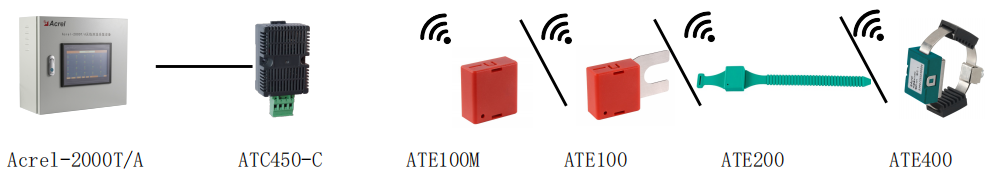

a. Acrel-2000T/A搭配ATC450-C

說明：Acrel-2000T/A通過RS485接口連接4只ATC450-C實現開關柜溫度集中顯示，一只個ATC450-C可接收60只無線溫度傳感器ATE100/100M/200/400。

b. Acrel-2000T/A搭配ATC600

說明：Acrel-2000T/A通過RS485 接口連接一只ATC600實現開關柜溫度集中顯示，一只個ATC600可接收240只無線溫度傳感器ATE100/100M/200/400。

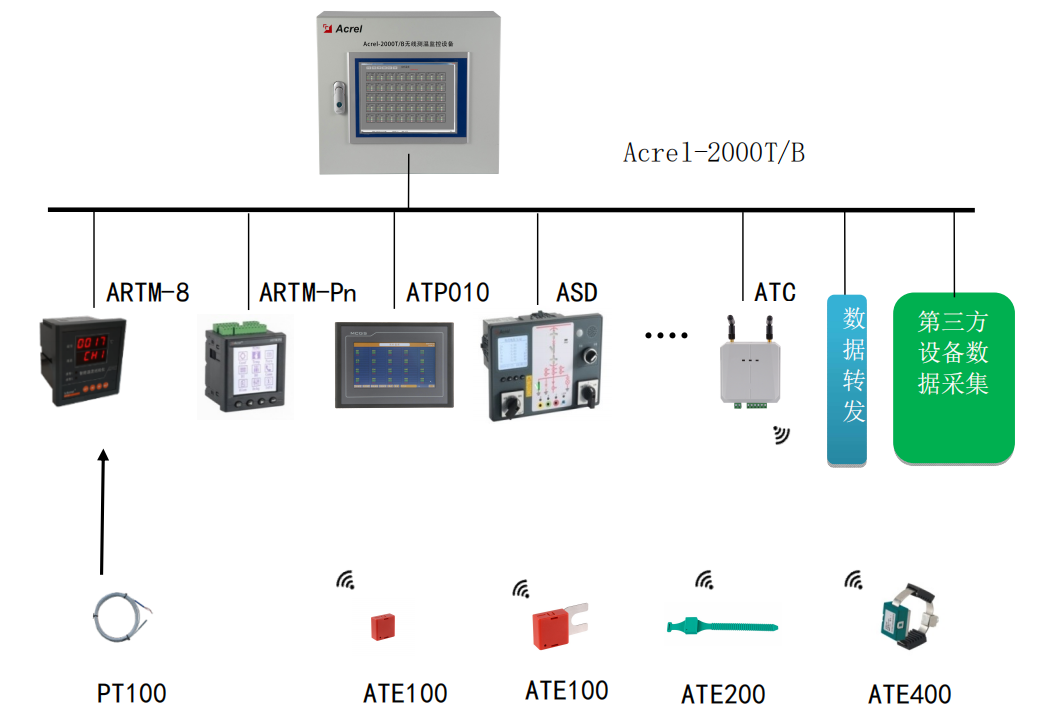

c. Acrel-2000T/B 配電室集中監測

說明：Acrel-2000T/B不僅可以通過RS485連接多種ATC收發器接收所有型號傳感器實現集中顯示，還可以通訊連接配電室內無線測溫相關就地顯示裝置實現集中顯示，同時還可以連接配電室內智能操控、微機保護、電力儀表等電力監控設備進行監測。

6）低壓電氣接點有線測溫、變壓器繞組測溫

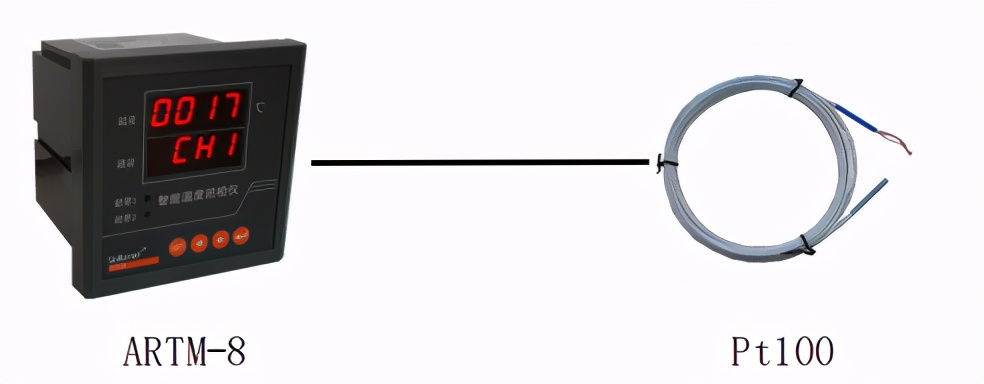

a. 配置方案ARTM-8 Pt100

說明：ARTM-8溫度巡檢儀可配8路Pt100傳感器，有線連接，Pt100傳感器客戶自配，測量低壓電氣接點時Pt100傳感器需做好絕緣處理。

b. 安裝實例

系統解決方案：

Acrel-2000/T無線測溫系統可以將用戶站內設備層所有測溫裝置的溫度數據接入，利用計算機技術，現代電子技術，通訊技術和信號處理技術，將接入測溫裝置的溫度數據經過讀取、分析、處理，顯示在計算機上，實現對全站所有溫度節點進行監視。系統具有獨立的數據庫，可以記錄數據，查詢數據，查詢曲線，查詢報表，具有高溫、超溫越限告警，告警時間查詢等功能。無線測溫系統溫度在線監測能夠提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。用戶站無需定期，減少人力物力，實現自動化管理。

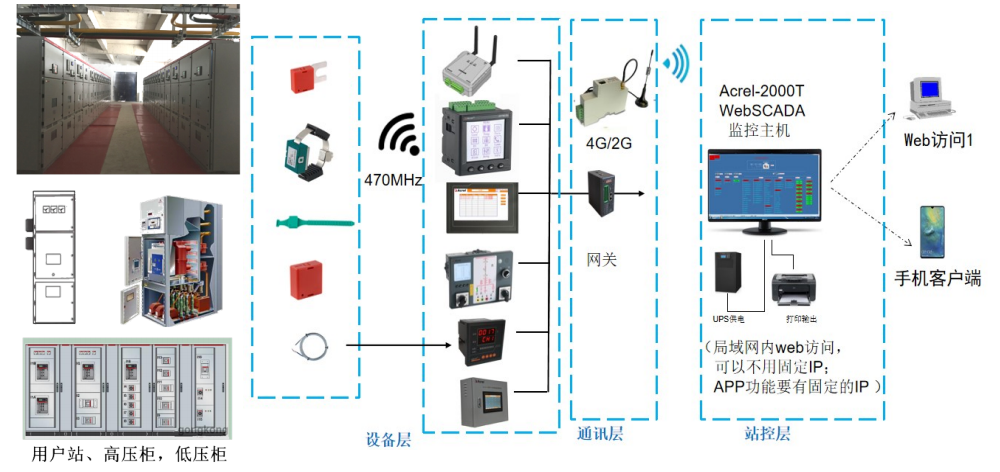

系統組網示意如下：

無線測溫系統組網示意

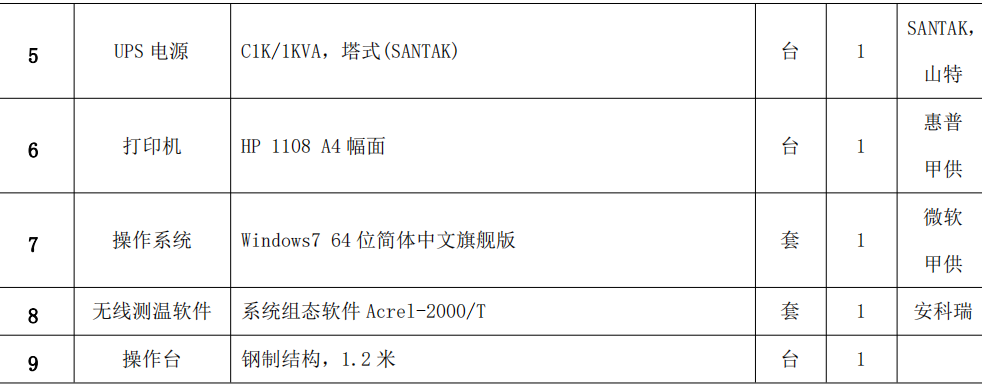

Acrel-2000/T無線測溫系統基本配置如下:
