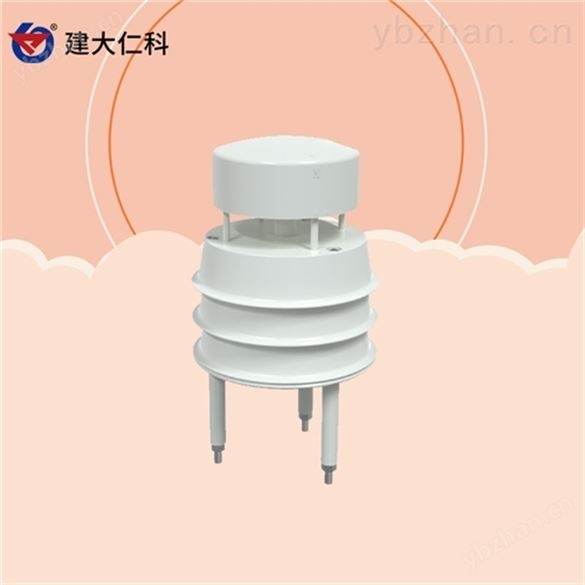

小型超聲波風速風向傳感器

1.產品介紹

1.1 產品概述

小型超聲波風速風向傳感器是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的相位差來計算風速和風向。該傳感器可以同時測量風速，風向的瞬時數值，廣泛適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。

1.2功能特點

◆無角度限制，可同時測量風速風向數據

◆無移動部件，磨損小，使用壽命長

◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩

◆采用ABS工程塑料外殼，設計輕巧，攜帶輕便，安裝、拆卸方便

◆產品采用485通信接口，標準ModBus-RTU通信協議，通信地址及波特率可設置，遠通信距離2000米

◆無需維護和現場校準

1.3技術參數

1.4工作原理

超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動(風)的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法的大特點在于整個測風系統沒有任何機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。

超聲波風速風向變送器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波受風速影響因而增減的原理來實現對風速和風向的測量。

2.產品選型

3.設備安裝說明

3.1 設備安裝前檢查

設備清單：

■傳感器設備1臺

■合格證、保修卡

■白色托片一個、M4*10螺絲螺母2個、M5螺母3個

4.常見問題及解決辦法

設備無法連接到PLC或電腦

可能的原因：

1)電腦有多個COM口，選擇的口不正確。

2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為0x01）。

3)波特率，校驗方式，數據位，停止位錯誤。

4)485總線有斷開，或者A、B線接反。

5)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。

6)USB轉485驅動未安裝或者損壞。

7)設備損壞。
