    上海淞北自控閥門有限公司


    當前位置:上海淞北自控閥門有限公司>>過濾器>>GL45H T形過濾器

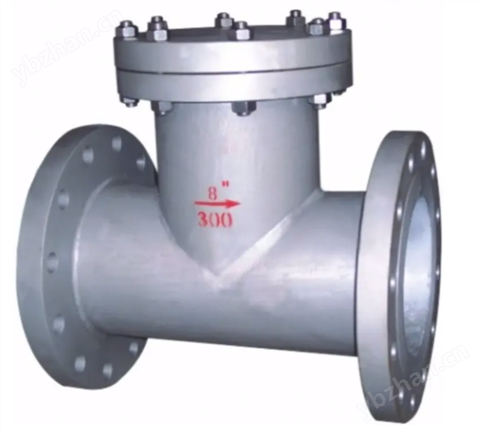

    GL45H T形過濾器

    返回列表頁
    參  考  價面議
    具體成交價以合同協議為準

    產品型號

    品       牌

    廠商性質生產商

    所  在  地上海市

    聯系方式:宛金傳查看聯系方式

    更新時間:2024-08-23 07:34:39瀏覽次數:144次

    聯系我時,請告知來自 儀表網

    經營模式:生產廠家

    商鋪產品:117條

    所在地區:上海上海

    聯系人:宛金傳 (銷售工程師)

    產品簡介

    產品名稱:GL45H T形過濾器 產品型號: 產品報價: 產品特點:

    詳細介紹

    產品型號

    GL


    4

    5

    H

    -

    16

    C

    類型

    傳動方式

    連接形式

    結構形式

    濾網材料


    稱壓力

    閥體材料

    編號說明

     1

    類    型

    過濾器

    2

    驅動方式

     手動省略




    3

    連接形式

    1 內螺紋式

    4 法蘭式



    4

    結構形式

    1直通

    5 T



    5

    濾網材質

    H金屬不銹鋼




    6

    公稱壓力

    單位Bar = 0.1 MPa

    7

    閥體材料

    C 碳鋼

    P 鉻鎳不銹鋼

    R 鉻鎳鈦不銹鋼




    產品概述

    T型過濾器是輸送介質的管道系統的一種過濾裝置,T型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。T型過濾器具有結構,阻力小,排污方便等特點。T型過濾器適用介質可為水、油、氣。一般通水網為18~30目,通氣網為10~100目,通油網為100~480目。

    籃式過濾器主要由接管、主管、濾藍、、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾藍、由過濾器出口排出。籃式過濾器的壓力損失比其它結構的要小。



    產品構成

    T形過濾器 剖面圖.png

    1物料進口管   2閥體  3物料出口管   4濾網  5中部法蘭  6墊片  7上蓋  8物料放空口

    工作原理

    過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。T型過濾器又名除污器、過濾閥,是輸送介質的管道系統的一種裝置,其作用是過濾介質中的機械雜質,可以對污水中的、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞,可保護設備的正常工作。



    閥體材質

    碳鋼

    CF8/CF8M

    濾網

    304

    304/316

    墊圈

    304+石墨

    304+石墨

    緊固件

    35/35CRMO

    304/316

    排污塞

    35#

    304/316

    工作溫度 ℃

    -29~425

    -29~450

    適用介質

    水、油品、蒸汽

    水、油品、蒸汽

    執行標準

    設計規范

    HG/T   21637-1991

    結構長度

    GB/T   12221-2006

    法蘭標準

    JB/T   79-2015

    試驗檢驗

    GB/T   13927-2008

      壓力試驗  (水)

    公稱壓力PN

    殼體試驗

    密封試驗

    1.6 ~ 4 MPa

        1.5

    1.1



    安裝事項

    1,   過濾器可水平或垂直安裝,安裝時系統流方要跟閥體上箭頭方向一致;

    2,   為了便于維修,T型過濾器應該跟截止閥一起安裝使用,在T型過濾器的上游和下游都應該安裝截止閥,一旦T型過濾器需要維修,可以關閉上游和下游的截止閥,切斷Y型水過濾器跟系統的聯系;

    3.  T型過濾器的上游和下游安裝壓力表,如果上下游壓力表讀數相差很大,說明過濾網上已經有不少雜質,當有液體流經T型過濾器時,液體阻力比正常使用時大很多,此時就需要及時清洗濾網。

    4. 為了在維修T型過濾器的時候不耽誤系統的正常使用,在安裝T型過濾器的同時安裝一條旁通管路,在平時關閉旁通管上的截止閥,而在T型過濾器維修的時候打開旁通管;

    5. T型過濾器安裝時要注意預留一定的維修空間,以便正常的日常維護。

    維護保養

    1、過濾器的核心部位是過濾器芯件,過濾芯由過濾器框和網組成,不銹鋼鋼絲網屬易損件,需特別保護;

    2、當過濾器工作一段時間后,過濾器芯內沉淀了一定的雜質,這時壓力降增大,流速會下降,需及時清除過濾器芯內的雜質;

    3、清洗雜質時,特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞,否則,再裝上去的過濾器,過濾后介質的純度達不到設計要求,壓縮機、泵、儀表等設備會遭到破壞;

    4、如發現不銹鋼鋼絲網變形或損壞,需馬上更換



    故障排除

    1.過濾器在使用幾個月后,就需要把過濾器內部的過濾網取下來進行沖洗刷凈,防止雜質堵在過濾網上,以至于大幅度的增加液體阻力,從而進一步影響系統流體的正常流速,正常情況下可參考100天清洗一次;
    2、洗凈后
    T型過濾器的過濾網在正確的安上之后,要留心查看過濾器墊片有沒有發生漏水的情況,若出現滲漏的現象,要趕緊的更換密封墊片;
    3、新的管道安裝過濾器幾小時后就要開始次清理,以清理工程安裝時留在管路系統內的垃圾和焊渣等堵住過濾網;
    4、當過濾器安裝在流動性不太的系統時,要留心過濾網的衛生。如果管道超過幾天不用,過濾器的過濾網上就會滋生細菌,要細心清理過濾網。



    包裝運輸

    1、閥門發運時應按JB2759-80《機電產品包裝通用技術條件》的有關規定進行包裝,或按合同規定進行包裝。保證在運輸過程中不損壞或丟失零件。

    2、產品出廠時,包裝前檢查產品使用說明書,檢驗合格證及有關附件。

    3、合格證標明生產廠家,出廠時間 、檢驗者印章等。

    4、產品在裝卸運輸時應遵有關規定以免損壞;用戶驗收時應按產品標準規定進行。
