功率調整器的工作原理

功率調整器在冶煉、加熱、烤箱、注塑機等領域，有著非常廣泛的運用。使用功率調整器可以快速高效的調整功率大小。從目前的實現技術手段上看，功率調整器控制負載有兩種不同的方式，移相控制方式和過零控制方式。移相控制方式通過改變導通角控制負載功率。過零控制方式在電源的過零點處進行通斷控制，通過改變占空比控制負載的功率。

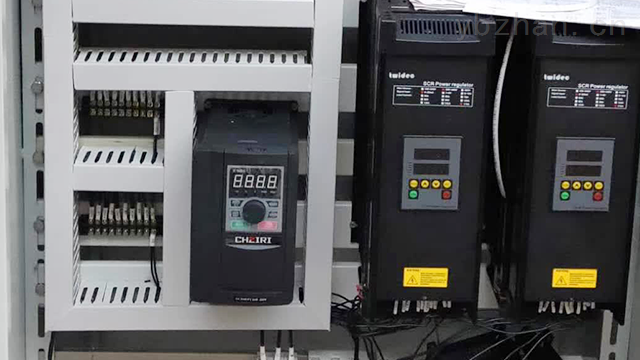

功率調整器

移相控制方式是改變晶閘管導通角的方法。與過零控制相比，是連續的控制，可控制變壓器的一次側。同時可根據負載特性選擇反饋方式，單其輸出波形的畸變會對電網造成干擾，可能影響某些電阻設備的正常運行。

輸出狀態：輸出穩定性好，電流表不存在抖動

適用范圍：電爐，紅外線烤箱，溫度變化快速靈敏設備

功率調整器的過零控制方式

定周期過零控制方式(PWM過零)

定周期過零控制方式是在一個固定周期內，通過調整通斷的占空比來控制負載的平均功率。由于在電源過零點進行通斷，以全波為單位，無半波成分，因此不會產生高頻干擾，可達功率因素，故非常省電。

變周期過零控制方式(CYCLE周波過零)

變周期過零控制方式也是在電源的過零點進行通斷控制。與PWM方式相比，沒有固定的控制周期，而是盡可能縮短控制周期，并在控制周期內根據輸出百分比均勻分別周波。同樣以全波為單位，無半波成分，可達功率因素，同樣也省電。不產生諧波干擾，單輸出時電流表有抖動狀態。

輸出狀態：分配式周波控制，電流表抖動，無諧波干擾

適用范圍：電爐、工業烤箱、溫度控制設備
