YL-PDT高應變基樁檢測儀-電子/半導體檢測儀器 返回列表頁

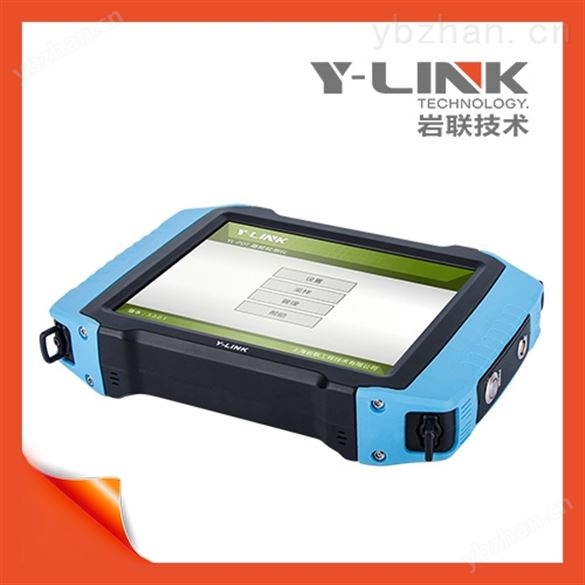

上海巖聯YL-PDT高應變基樁檢測儀是一款采用人體工學設計、向導式操作流程、現場流程優化仿真等技術，適用于基樁高應變承載力和樁身完整性檢測等的產品。

YL-PDT用途：

1、YL-PDT高應變基樁檢測儀用于基樁高應變承載力和樁身完整性檢測

2、高應變基樁檢測儀用于預制樁打入時的樁身應力監測

3、高應變基樁檢測儀用于基樁低應變反射波法完整性檢測

符合規范：

《建筑基樁檢測技術規范JGJ 106-2014》

《公路工程基樁動測技術規程JTG/TF81-01-2004》

《鐵路工程基樁檢測技術規程TB 10218-2008》

《建筑地基基礎檢測規范JGJ 340-2015》

YL-PDT特點：

1、巖聯YL-PDT高應變基樁檢測儀采用8.4”真彩高亮觸摸屏，亮度無級可調，數據、曲線清晰，適用環境廣泛。

2、高應變基樁檢測儀采用人體工學設計，高強度鋁合金結構，重量輕，體積小，長時間工作更輕松。

3、高應變基樁檢測儀采用實時監測現場傳感器安裝狀態，保證測試的準確性，并兼容市場主流接頭及傳感器。

4、檢測儀采用向導式操作流程設計，檢測步驟更優化，操作更簡單，檢測更高效。

5、檢測儀采用自動實現連續采集、疊加、平衡調節功能；時域、頻域分析精度高。

6、AD動態范圍大，信噪比高；自適應浮點放大，波形不失真。

7、YL-PDT高應變基樁檢測儀采集數據準確，應變自動均衡調節，消除信號漂移。

8、采樣速度快，實時完成大于60錘/分鐘的采集和監控工作。

9、高應變基樁檢測儀現場即現CASE法分析結果，即現速度、力曲線和承載力與打擊力。

10、現場流程優化仿真，即現缺陷位置，完整性判斷一目了然。

軟件特點：

1、YL-PDT高應變基樁檢測儀提供CASE分析及擬合分析功能，并提供各種快速設置方法。

2、高應變基樁檢測儀提供自動分析和擬合功能，并可對結果進行人工修正和干預。

3、樁高應變監測提供多種任選土模型，貼近實際地質情況。

4、提供原始信號處理功能，包括數字濾波，定樁長、定波速處理，波形移動等。

5、高應變基樁檢測儀的分析結果可快速查看，通過切換并可與歷史結果對比。

6、提供Word、Bmp等多種輸出功能。

YL-PDT高應變檢測儀參數

：型號 YL-PDT 高應變基樁檢測儀

主控單元 低功耗嵌入式工業計算機

顯示屏 8.4寸真彩液晶顯示屏（高亮）800x600

存儲容量 8G

供電模式 內置高性能復充鋰電池≥8小時

電量顯示精度 10%

操作方式 觸摸屏

采樣間隔 5μs ～ 65535μs

記錄長度 1024點

采樣分辨率 24位AD

信號帶寬 1Hz ～ 12KHz

浮點放大器  1～256倍（ 根據信號大小儀器自動調節，8位浮點）

系統噪聲 ＜20μv（加速度加），＜2μv（應變計）

動態范圍 ≥100dB

數據傳輸模式 USB2.0

通道數 5通道（2通道加速度+2通道應變、低應變1個通道）

傳感器 速度計、前置IC壓電加速度計、應變環

工作溫度 -20℃ ～ +55℃

體積 266×180 ×50  mm

重量 1.9 kg

高應變基樁檢測儀配置：

YL-PDT主機 1

高應變應變環 2

高應變測試電纜 1 L=20米

手錘 1

MPC多功能數據線 1 充電及導數據

U盤 1 8G

觸摸筆 1

電源充電器 1 12.6V/3A

儀器箱 2
