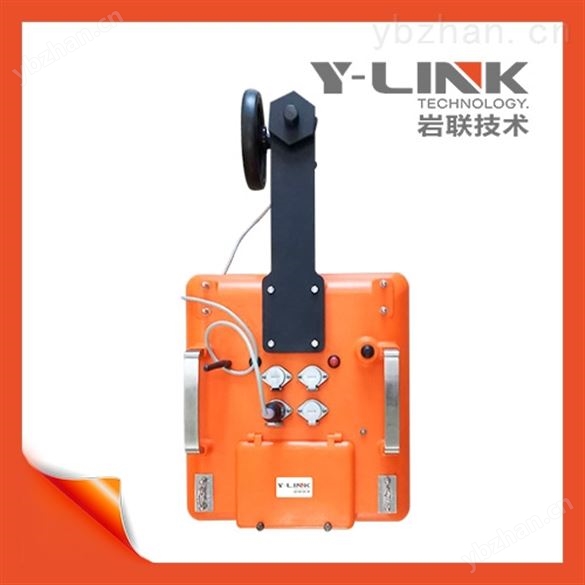

YL-GPR無線一體式探地雷達-電子/半導體檢測儀器 返回列表頁

上海巖聯YL-GPR無線一體式探地雷達以更*的高速脈沖發生器和皮秒取樣技術為中心，采用軟件控制的全數字化設計，實現了一般管線探測雷達/暗管探測儀的全部功能, 并增加了如無線數據傳輸、硬件及軟件濾波、時變增益、軟件延時、軟件可調采樣、 無線非接觸測距、標準IEEE802.11通訊協議、自動GPR全部參數設定等功能。

YL-GPR特點：

1、YL-GPR無線一體式探地雷達使用更方便, 操作更快捷，無須過多參數設置或調整。

2、三維探地雷達可采用任何具有WLAN功能的設備作為顯示、處理、及存儲器，如手提式電腦、PDA、甚至手機

3、探地雷達具有無線數據傳輸功能的系統，連續工作時間可達8小時以上。

巖聯探地雷達軟件特點：

巖聯一體式探地雷達采集軟件具備道間平均、背景消除、實時濾波、疊加去噪、數據回放及圖像處理功能；探地雷達處理軟件具備增益、濾波、小波分析、反褶積、希爾伯特變換、偏移、管線識別、成果輸出和打印等功能；一體式探地雷達采集軟件和數據處理軟件均采用中文界面。

YL-GPR探地雷達性能參數：

采樣頻率：50k -250 ksps（可選）

天線中心頻率：100MHz，200MHz，250MHz+700MHz，400MHz，600MHz，1GHz，

1.6GHz，2GHz

無線數據傳輸距離：>50 m

更小采樣間隔：2 ps

雙通道主機：雙頻雙通道主機

探測模式：連續模式、輪測模式可自由選擇

動態范圍：≥150dB

分辨率：＜5psec

A/D數據轉換：16位

顯示方式：彩色和灰度方式可選

天線類型：雙頻組合式屏蔽天線陣(內含兩付不同頻率天線，一體化設計)。每付天線具備的收發裝置，既可以單獨使用，也可以同時使用。一次測量能夠在同一個剖面顯示兩張雷達圖，可同時獲得深部和淺部的數據。天線頻率：低頻天線頻率為 250 MHz ，高頻天線頻率為 700 MHz。

有可標記不同管線（電纜、自來水、污水、暗管等）的功能

回推功能：回推標定目標管線，自動處理數據

GPS 定位：能與 GPS 定位系統進行數據兼容

工作時間：由一體化主機內置可充電電池供電，連續工作時間≥8小時

探測深度：0-8 m

時間窗口：10-1000 ns

采 樣 點：512--8192

無線通訊：802.11g

有線通訊：以太網，100Mbps

輸入電壓：12v （內置電池）

電 流：0.5 A

工作環境: - 30℃~50℃

YL-GPR無線一體式探地雷達配置：

名  稱 數量 單位 說  明

100/200/400/900MHz探地雷達 1 臺 含包裝箱、收發組件

實時采集軟件 1 套 不加鎖

充電電池 1 套 可連續工作8小時以上

充電器 1 套 可快充電、慢充電

電纜 1 根 30米，標準以太網接口；

附件 1 份 產品說明書

筆記本電腦 1 臺

探地雷達數據處理軟件 1 套
