YL-PST超聲波檢測儀-環境在線自動監測系統 返回列表頁

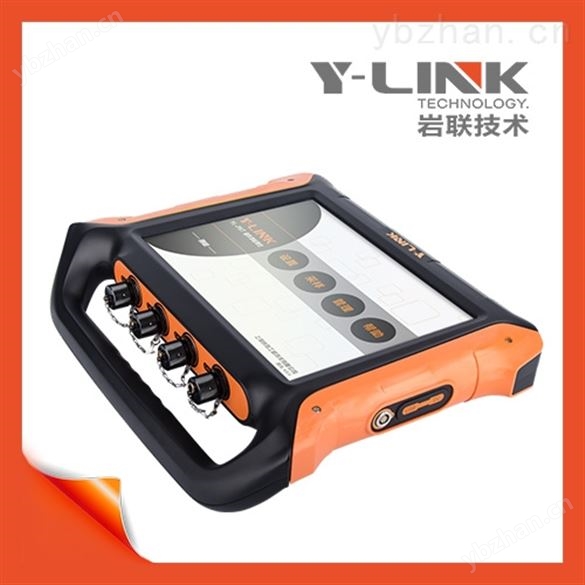

巖聯技術YL-PSE(E)超聲波檢測儀專為聲波透射法檢測基樁完整性而定制，用于超聲波透射法自動測樁，4個測管6個剖面一次完成，工作效率極度提高。采用收發互換一體式徑向換能器，配合前置放大技術，首波清晰、判讀輕松， 混凝土測試跨距達8米以上。流線型一體化設計，超薄超輕，堅固耐用。

YL-PST(E)產品特點：

1、YL-PSE(E)聲波儀的主機內部結構化模塊精心設計，工藝精良，確保品質。

2、超聲波無損檢測4個測管6個剖面一次完成，工作效率極度提高。檢測儀實現混凝土測試跨距突破10m。

3、連續自動提升，多通道自動循測，可滿足任意剖面自由組合。

4、超聲波檢測儀擁有智能判讀，首波聲時、聲幅判讀更準確。

5、檢測儀各剖面測試波形增益、延遲多點觸控可調，6剖面同步分析計算。

7、YL-PST(E) 超聲波檢測儀采用連接品質，堅如磐石，為測試過程保駕護航。

8、超聲波檢測儀技術有人體工學超薄設計，長時間工作更輕松。

9、檢測儀有低功耗技術平臺+內置高性能復充鋰電池，滿足超長待機時間。

10、提升裝置發明產品，性能穩定。堅實耐用，防護等級超過IP65。

11、新型超聲波檢測儀無極變速繞線輪，自由旋轉，收放自如，提升整體測試效率。

12、12.1”真彩高亮觸摸屏，亮度無級可調，數據、曲線清晰，適用任意工作環境。

YL-PST(E)軟件特點：

1、超聲波無損檢測提供實時云端數據下載功能，實時檢查，實時分析。

2、巖聯超聲波檢測儀能實現智能判讀，首波聲時、聲幅判讀更準確。

3、提供數據合并功能，滿足漏測和多管測試情況下的測試需求。

4、完善的剖面波形瀏覽編輯功能。

5、超聲波檢測儀提供深度修正、管斜修正、跨距修正、缺陷操作、數據表修正等編輯功能。

6、支持數字濾波、聲時修正、頻譜細化等多種分析功能。

7、支持超聲波曲線圖、波列圖、數據表、灰度圖等多種波形顯示方式。

8、超聲波檢測儀輸出報表格式、內容可靈活定制，輸出快速且準確，能夠兼容市面所有office辦公軟件，滿足不同工程基于超聲波檢測需要。

9、支持輸出Word、Excel、BMP等多種格式。

YL-PSE(E)超聲波檢測儀符合規范：

1、《建筑基樁檢測技術規范JGJ 106-2014》

2、《公路工程基樁動測技術規程JTG/TF81-01-2004》

3、《鐵路工程基樁檢測技術規程TB 10218-2008》

4、《廣東省標準建筑地基基礎檢測規范DBJ-15-60-2008》

5、《超聲回彈綜合法檢測混凝土強度技術規程CECS02:2005》

6、《超聲法檢測混凝土缺陷技術規程CECS21:2000》

7、《鐵路工程結構混凝土強度檢測規程TB10426-2004》

YL-PST(E)聲波儀性能參數：

型號 YL-PST(E)

通道數 四通道（獨立可控、自發自收）

測試剖面 6個剖面

測試跨距 混凝土測試跨距≥10米

顯示模式 12.1寸真彩液晶屏（高亮）1280×768

采樣方式 連續提升，多通道自動循測

供電模式 內置高性能復充鋰電池≥8h

電量顯示精度 10%

主控單元 低功耗嵌入式工業計算機

存儲容量 8G（>400根試樁完整測試數據）

操作方式 觸摸屏

數據傳輸 USB2.0

計數方式 自動計數（雙向）

采樣間隔 0.05μs ～ 65535μs

記錄長度 512～6144點

發射電壓 500V/1000V可選

動態范圍 ≥100dB

聲時準確度 ≤0.1%

聲幅準確度 ≤3%

發射脈寬 0.1μs ～ 200μs連續可調

頻帶寬度 1kHz ～ 300kHz

工作溫度 -20℃ ～ +55℃

體積 375×300×90mm

重量 3.1kg

YL-PST(E)聲波檢測儀配置：

可加 數量 單位 備注

YL-PST（E）主機 1 臺

深度計數器 1 套

深度計數器連接線纜 1 根

一發一收換能器 4 根 100m（前放）

孔口滑輪 4 個

U盤 1 個 8G，存儲數據，內含分析軟件、XP系統安裝補丁、分析軟件安裝說明、典型數據、典型報告、使用說明書、采集軟件升級提醒文檔、超聲波基樁檢測儀介紹文檔、超聲波現場檢測技術文檔、超聲波測縫現場檢測技術文檔、單孔聲波現場檢測文檔，超聲波檢測技術文檔。

觸摸筆 1 只

電源適配器 1 個 12.6V/3A

儀器箱 1 個 PB-2

配件箱 1 個 PB-4

附件 1 份 說明書、產品合格證、測試證書

測強、測縫選配

平面探頭 2 只

平面探頭連接線纜 2 根 線長5m，航聯7芯

超聲波耦合劑 1 瓶

測孔選配

一發雙收單孔換能器 1 套 50m/100m/200m
