| 產地 | 國產 | 加工定制 | 否 |
|---|---|---|---|
| 質保 | 1年 |

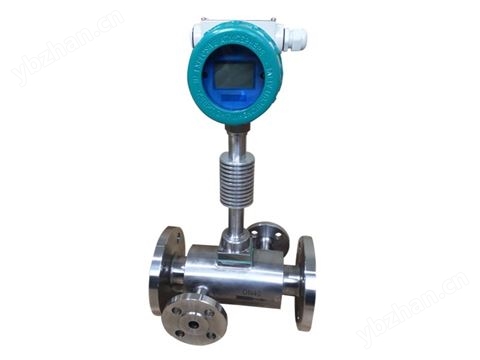

渦街流量計（也稱旋渦流量計）是用途極其廣泛的一種流量計量儀表，幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。
應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
渦街流量計具有以下特點：
測量精度高，量程寬；
介質廣泛，可測量液體、氣體和蒸汽；
產品種類和適用范圍：

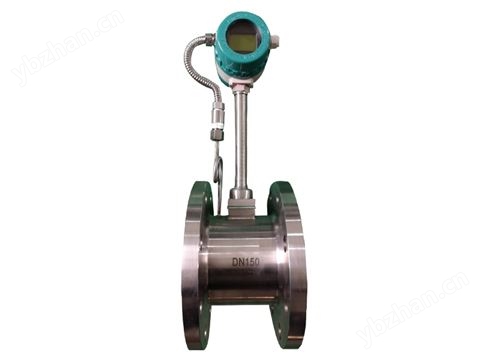

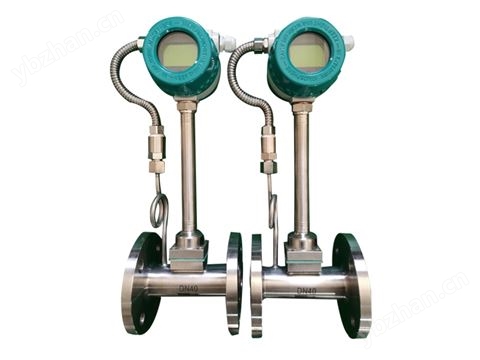

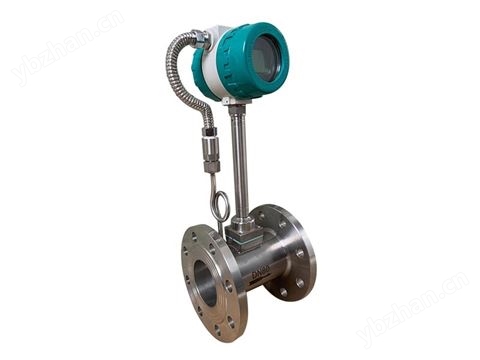

1. LUGB/E 系列滿管型渦街流量儀表
2. LUGB/E 系列插入型渦街流量儀表
LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等)、水和液體(如:水、汽油、酒精、苯類等)的計量和控制.
工作原理：
在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如圖(一)所示。
在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f,被測介質來流的平均速度為V, 旋渦發生體迎流面寬度為d,根據卡曼渦街原理，有如下關系式:
f-StV/d 公式(1)
式中: f-發生體- -側產生的卡門旋渦頻率HZ
St-斯特勞哈爾數(無量綱數)
V-流體的平均流速(m/s)
d-旋渦發生體的寬度(m)
由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，圖(二)表示斯特勞哈爾數(St)與雷諾數(Re) 的關系。
在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)， 見式(2)
K=3600f/Q (1/m2 ) 公式(2)
式中: K=儀表常數(m")。
f=脈沖個數
Q=體積流量(m' )
主要技術指標：
