全自動錫膏印刷機預付費電表

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號TSE

品牌

廠商性質經銷商

所在地廈門市

在線詢價收藏產品

聯系方式：方松水查看聯系方式

更新時間：2022-10-07 09:56:28瀏覽次數：964次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  錫膏印刷機

全部產品列表

暫無信息

廈門技達電子科技有限公司

經營模式：經銷商

商鋪產品：3條

所在地區：福建廈門市

聯系人：方松水（銷售）

詢價 給他留言

產品簡介

產地	國產	分類	其他
工作原理	其他	加工定制	否

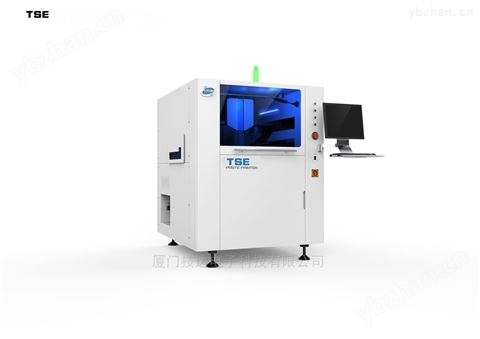

TSE全自動視覺印刷機
1．精度
TSE數學運算模型，重復精度±12.5微米（±0.0005“） @6 σ，Cp ≥ 2.0。
2．HTGD 調整平臺
TSE高剛性UVW模組驅動機構及倒三角Z軸升降機構有效提高平臺調校穩定性,在微動調整下實現超細的傳動，使機器符合更高精度要求的印刷。結構簡單可靠、調節方便，可以快速實現不同厚度PCB板的PIN針頂升高度的自動調節.。

詳細介紹

TSE™ 技術規格
PCB參數
大板尺寸 (X x Y)	450mm x 350mm
小板尺寸 (Y x X)	50mm x 50mm
PCB厚度	0.6mm~14mm
翹曲量	Max. PCB對角線 1%
大板重量	10Kg
板邊緣間隙	構形至 3 mm
大底部間隙	20mm
傳送速度	1500mm/秒(Max)
距地面的傳送高度	900±40mm
傳送軌道方向	左 – 右、右 – 左、左 – 左、右 – 右
傳輸方式	一段式軌道
PCB夾持方法	軟件可調壓力的彈性側壓(選項：一、底部整體吸腔式真空；二、底部多點局部真空；三、邊緣鎖定基板夾緊）
板支撐方法	磁性頂針,等高塊，的工件夾具。（選項：Grid-Lok）
印刷參數
印刷頭	直線馬達閉環印刷頭
模板框架尺寸	370mm x 470mm~737 mm x 737 mm
大印刷區域 (X x Y)	450mm x 350mm
刮dao類型	鋼刮dao/膠刮dao(角度45°/55°/60°按印刷工藝匹配選擇)
刮dao長度	220mm~500mm
刮dao高度	65±1mm
刮dao片厚度	0.25mm Diamond-like carbon涂層
印刷模式	單或雙刮dao印刷
脫模長度	0.02 mm 至 12 mm
印刷速度	0 ~ 200 mm/秒
印刷壓力	0.5kg 至10Kg
印刷行程	±200 mm(從中心)
影像參數
影像視域 (FOV)	6.4mm x 4.8mm
平臺調整范圍	X,Y:±7.0mm,θ:±2.0°.
基準點類型	標準形狀基準點 (見SMEMA 標準)，焊盤 /開孔
攝像機系統	單獨照相機 , 向上 / 向下單獨成像視覺系統,幾何匹配定位
性能參數
影像校準重復精度	±12.5微米 (±0.0005") @6 σ，Cp 大于或者等于 2.0
印刷重復精度	±25 微米 (±0.001") @6 σ，Cp 大于或者等于 2.0
循環時間	少于 7s
換線時間	少于5mins
設備
功率要求	AC220V±10%,50/60HZ,15A
壓縮空氣要求	4~6Kg/cm2, 10.0 直徑管
操作系統	Windows XP
外觀尺寸	L（1140mm）x W（1400mm）xH（1480mm）
機器重量	1000Kg
溫濕度控制模塊（選項）
環境溫度	23±3℃
相對濕度	45～70%RH4
